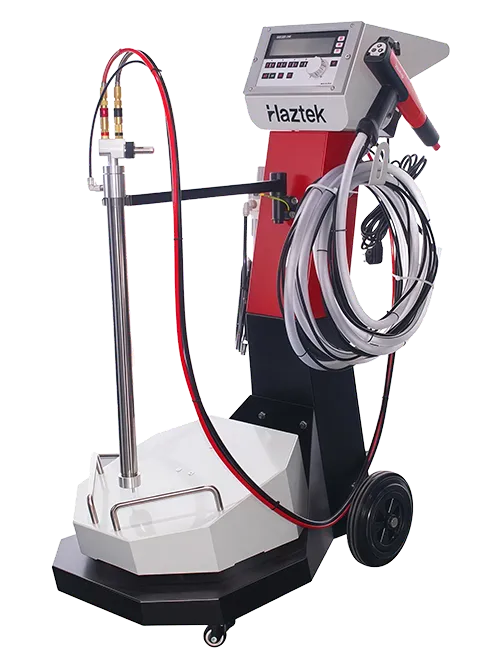

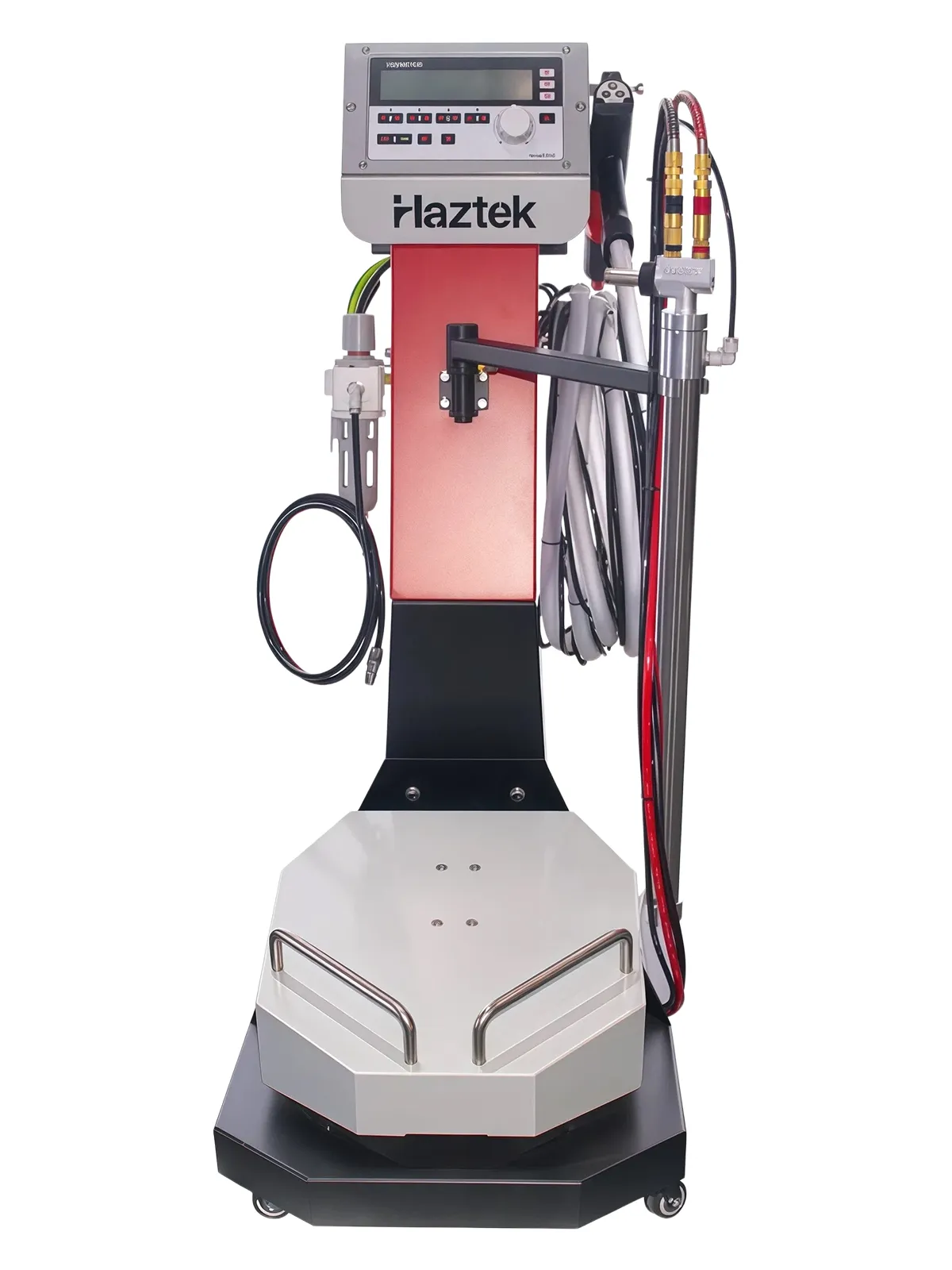

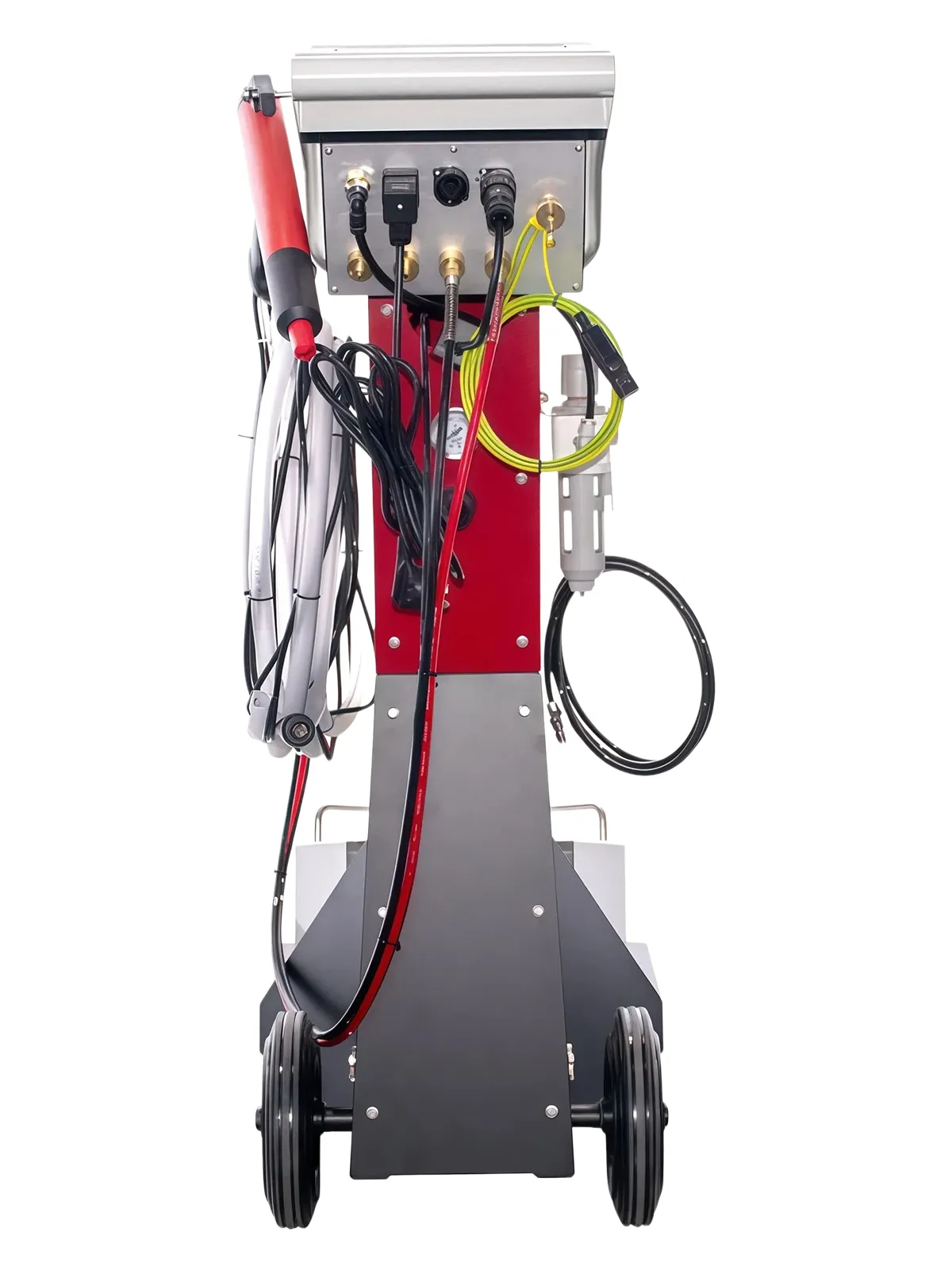

Sistema Manual de Recubrimiento en Polvo ELectrostático con Mesa Vibratoria GC20FZ
Capacidad de la Tolva 50L
Voltaje de Salida 100kV
Presión de Entrada 5.5-6bar
Salida Máxima de Polvo 520g/min
Para hacer frente a la creciente demanda de la manufactura moderna de producción en lotes pequeños, múltiples tipos de productos, y entregas rápidas, el Sistema Manual de Recubrimiento en Polvo Electrostático con Mesa Vibratoria GC20FZ ofrece una solución para recubrimientos altamente flexible. Su principal ventaja es el remplazo de tolvas tradicionales para polvo por un diseño inclinado con mesa vibratoria. Los operadores pueden ubicar la caja de polvo original directamente sobre la mesa vibratoria, permitiendo que el tubo de succión extraiga el polvo directo de la caja. Cuenta con un motor para vibración de alta frecuencia con capacidad de 150W instalado en la base, permitiendo que el polvo sea guiado al punto de recolección a través de la combinación de gravedad y vibración mecánica, ayudando a optimizar la utilización del polvo.
El diseño de alimentación directa elimina la necesidad de limpieza de tolvas cada vez que se hace cambio de color. Es ideal para líneas de producción flexibles, habitaciones de prueba de color, y pequeños talleres de procesamiento.
Centros de Prueba de Color y Laboratorios de Polvo
Para entornos de I&D que trabajan con docenas de colores cada día, el operador únicamente necesita remplazar la caja de color y activar la función de limpieza de un solo toque de la manguera, completando el cambio en un tiempo de 2 minutos.
Piezas Pequeñas de Metal Personalizadas
Es adecuado para el recubrimiento multicolor de lotes pequeños de piezas de aluminio, accesorios para motocicletas, láminas de metal, paneles metálicos, radiadores, y carcasas de ventiladores. El diseño permite minimizar el desperdicio de polvo causado por la limpieza de tolvas durante cambios frecuentes de colores.

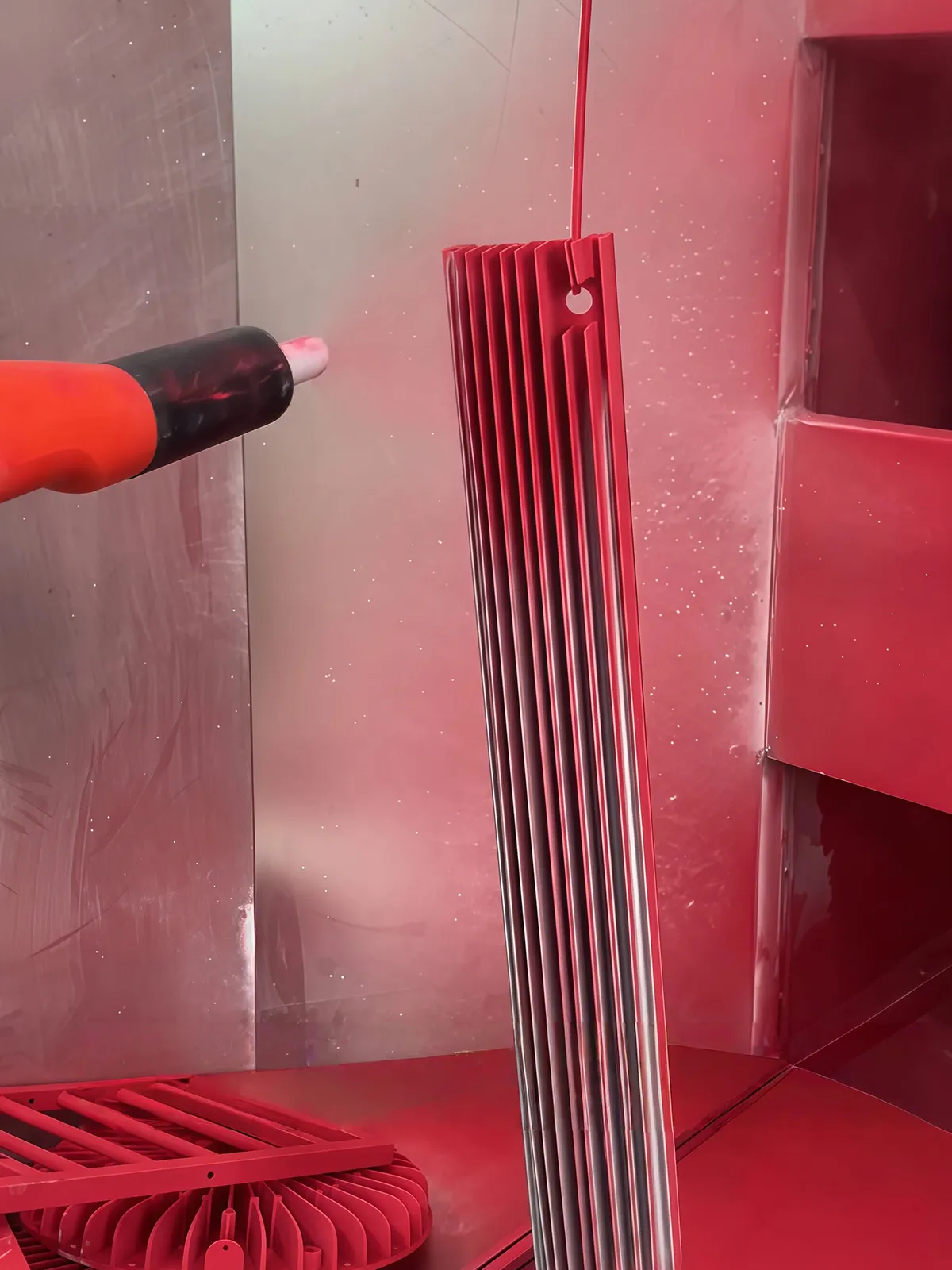

Recubrimiento en Polvo de Disipadores de Calor

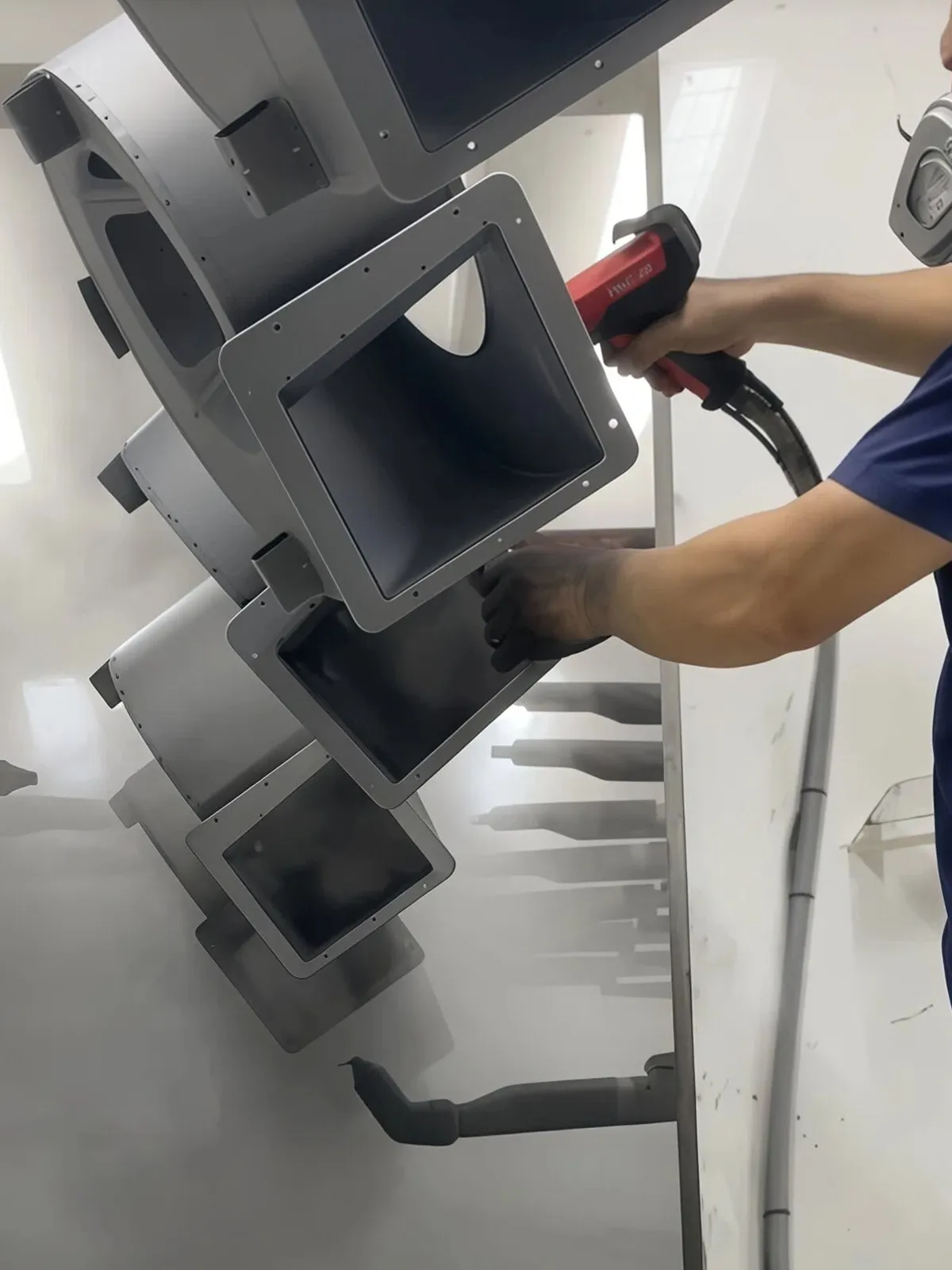

Recubrimiento en Polvo de Carcasas de Ventiladores Centrífugos

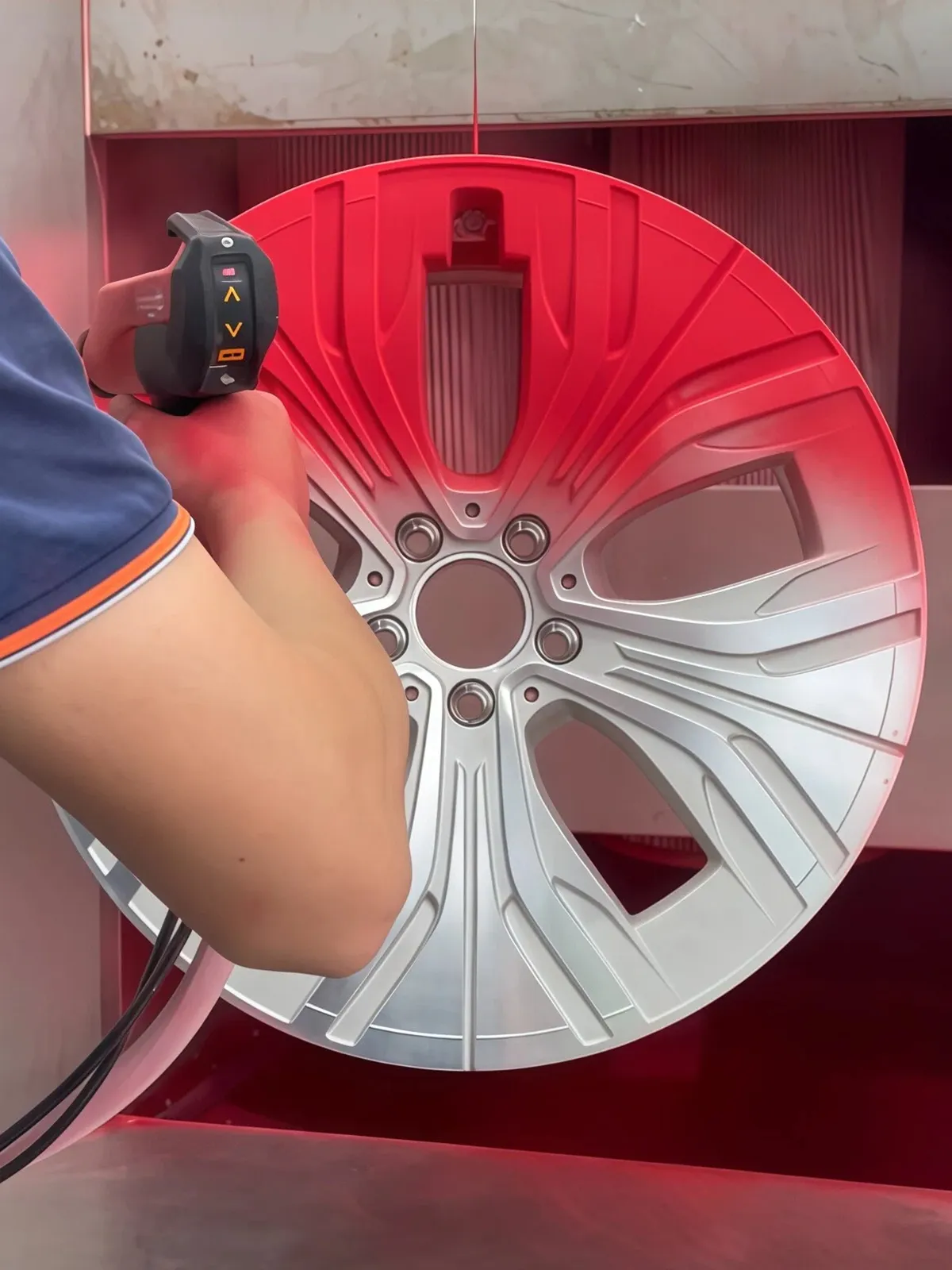

Recubrimiento en Polvo de Ruedas de Aleación de Aluminio
Parámetros Técnicos
Voltaje de Entrada Estándar
100–240 VAC
Consumo de Aire Máximo
8.5 Nm³/h
Frecuencia
50–60 Hz
Protocolo de Comunicación CANBus
Compatible
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Control Externo (sistema de reconocimiento de la pieza)
Compatible
Corriente de Salida Estándar hacia la Pistola Pulverizadora
1.2 A
Polvo Metálico
Compatible
Voltaje de Salida de la Pistola Pulverizadora
100 kV
Otros polvos de poliéster
Compatible
Corriente de Salida de la Pistola Pulverizadora
100 μA
Longitud de la Manguera de Polvo
6m
Polaridad
Catódica
Especificación de la Manguera de Polvo
12 × 18 / 11 × 17 mm
Nivel de Protección
IP54
Material de la Manguera de Polvo
POE con tira conductora
Rango de Temperatura
-40°C to 85°C
Tasa máxima de de descarga de polvo
520 g/min
Presión de Entrada
5.5–6 bar
-
-
Componentes del Sistema

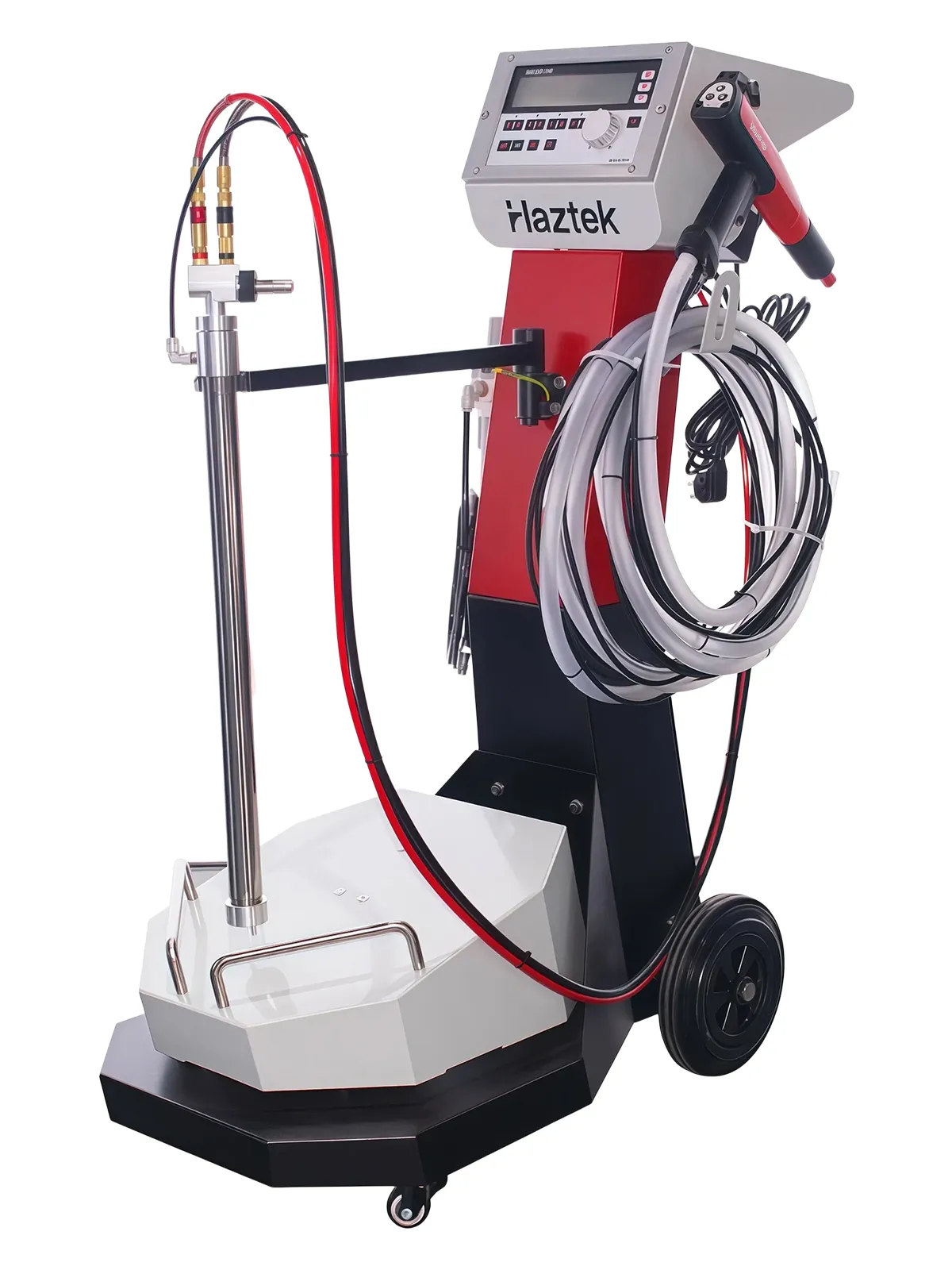

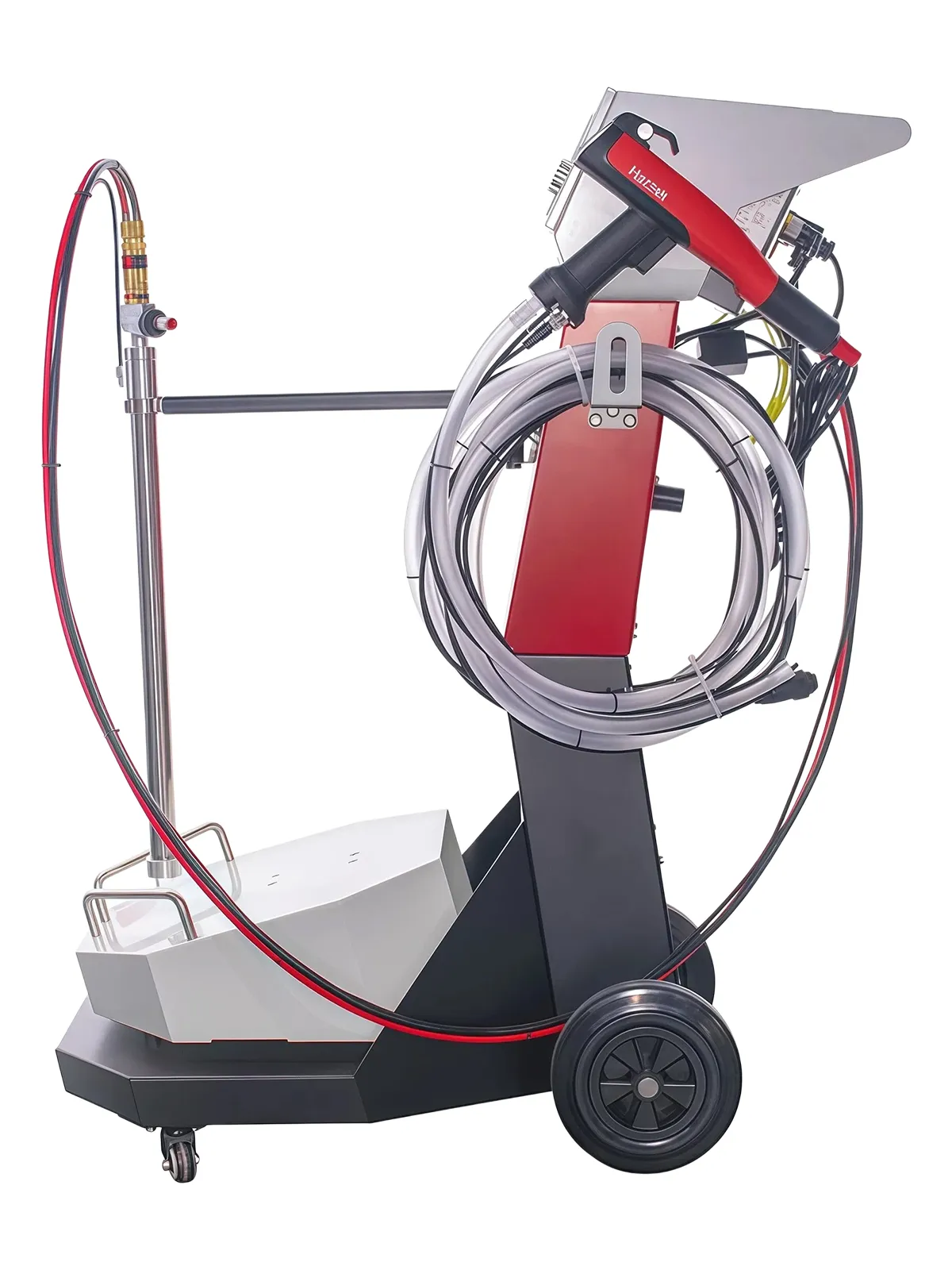

El sistema incluye una unidad de control GC20, pistola pulverizadora manual MG20, mesa vibratoria, bomba de polvo PPH40 (12 × 18 mm, 6 m), válvula de regulación de presión y unidad de distribución de aire, manguera estándar para polvo, y boquillas y repuestos..

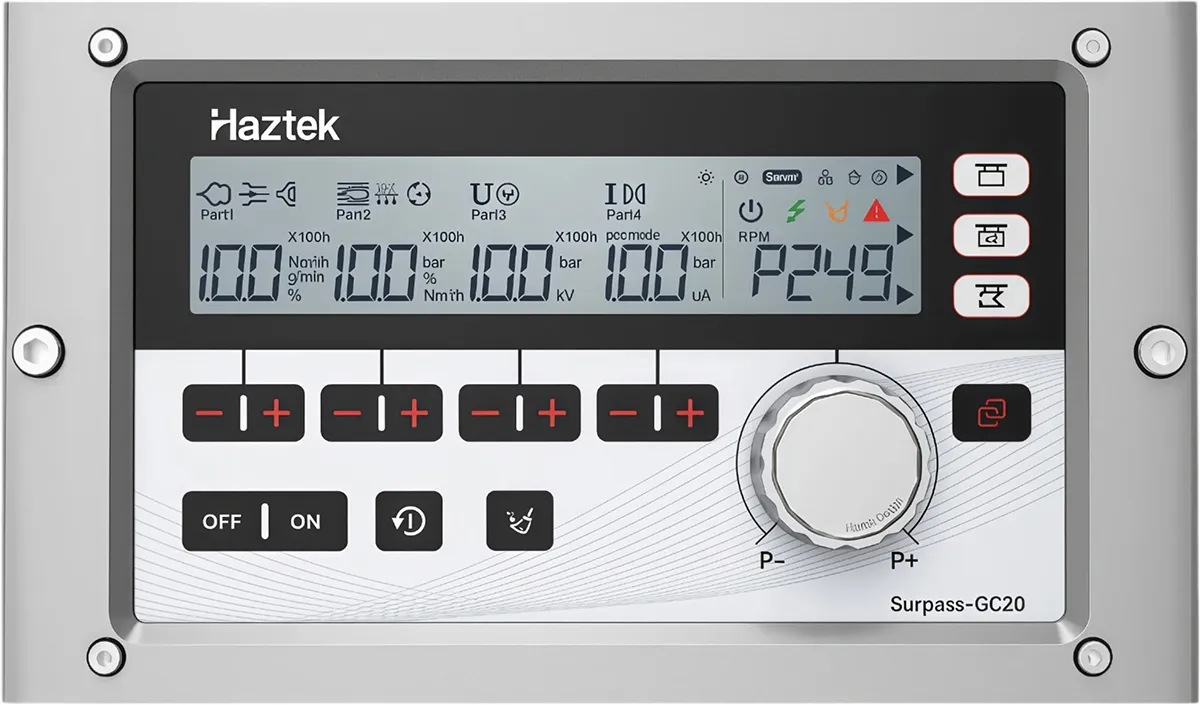

Unidad de Control de Alto Rendimiento de Pistola Pulverizadora
La unidad de control está equipada con tecnología de válvulas digitales y controles de precisión de corriente PCC, ayudando a mantener un flujo de aire y presión estable durante el proceso de recubrimiento. También permite el ajuste preciso de corrientes por debajo de 10 µA, lo que ayuda a prevenir sobrecarga de material y mejora la estabilidad y calidad del recubrimiento.
El controlador GC20A permite la configuración de hasta 20 programas de recubrimiento, y cada set de parámetros puede ser guardado de forma automática para su uso en futuras operaciones.
Está equipado con un módulo de comunicación CANOpen y proporciona archivos EDS, ofreciendo un sólido apoyo para desarrollo secundario y conectividad de equipos.
El sistema incorpora una una función de autodiagnóstico y limpieza de un toque. La función de autodiagnóstico monitorea automáticamente el estado de la operación y alerta a operadores sobre potenciales problemas.
La función de limpieza en un toque simplifica significativamente el mantenimiento de la pistola pulverizadora, facilitando los cambios de color.
Están disponibles tres modos preconfigurados para superficies planas, piezas de repintado, y partes complejas. El controlador opera con botones independientes, pantalla táctil, y perilla de ajuste continuo para operaciones rápidas y eficientes.
Configuración del Hardware
Pantalla LED: Pantalla con visualización nítida.
Fuente de Poder: Fuente de poder de Taiwan Mean Well con canal de salida doble de 0V y 24V.
Chip de Control Principal:32-bit STM MCU de STMicroelectronics.
Gestión de Potencia: Chip de gestión de potencia de Texas Instruments con DSP y tecnología análoga.
Válvula Solenoide: Válvula solenoide Japan SMC.

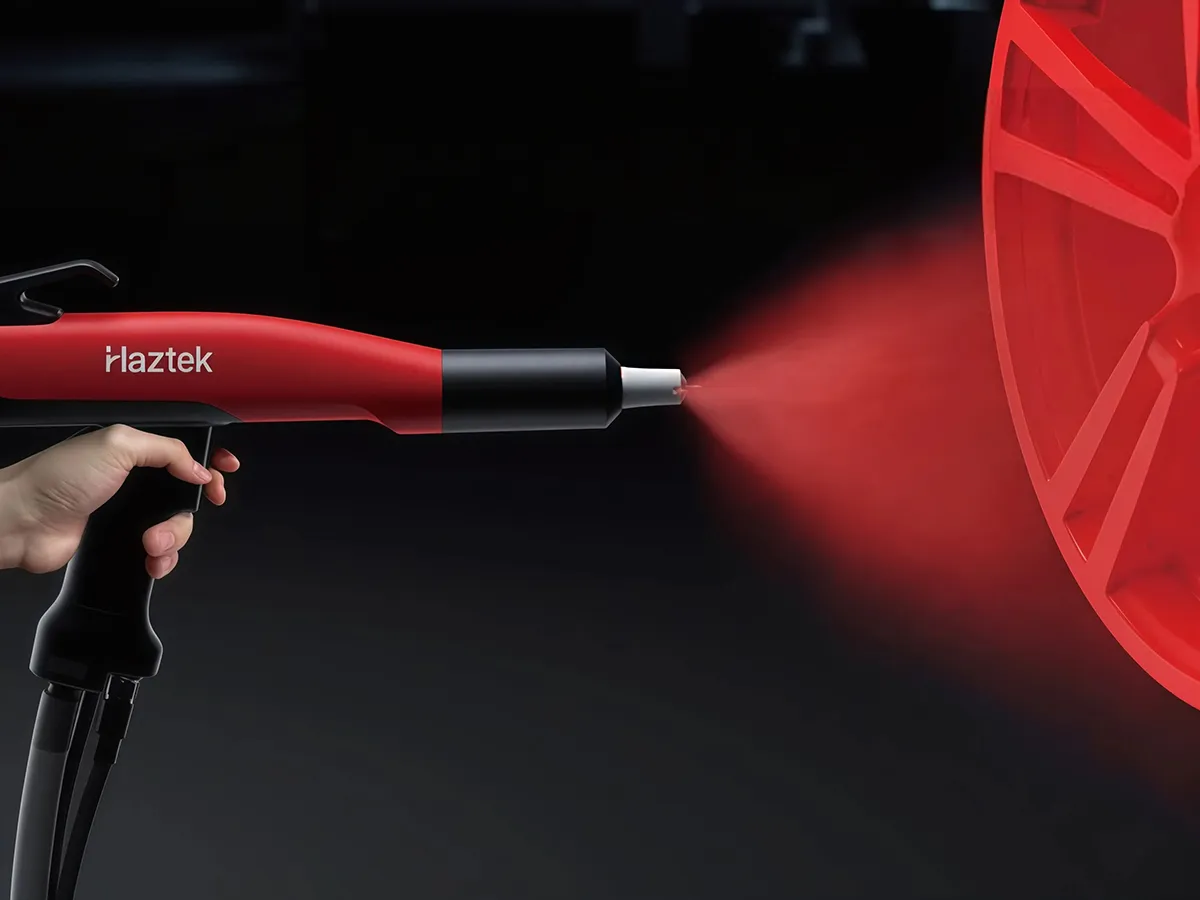

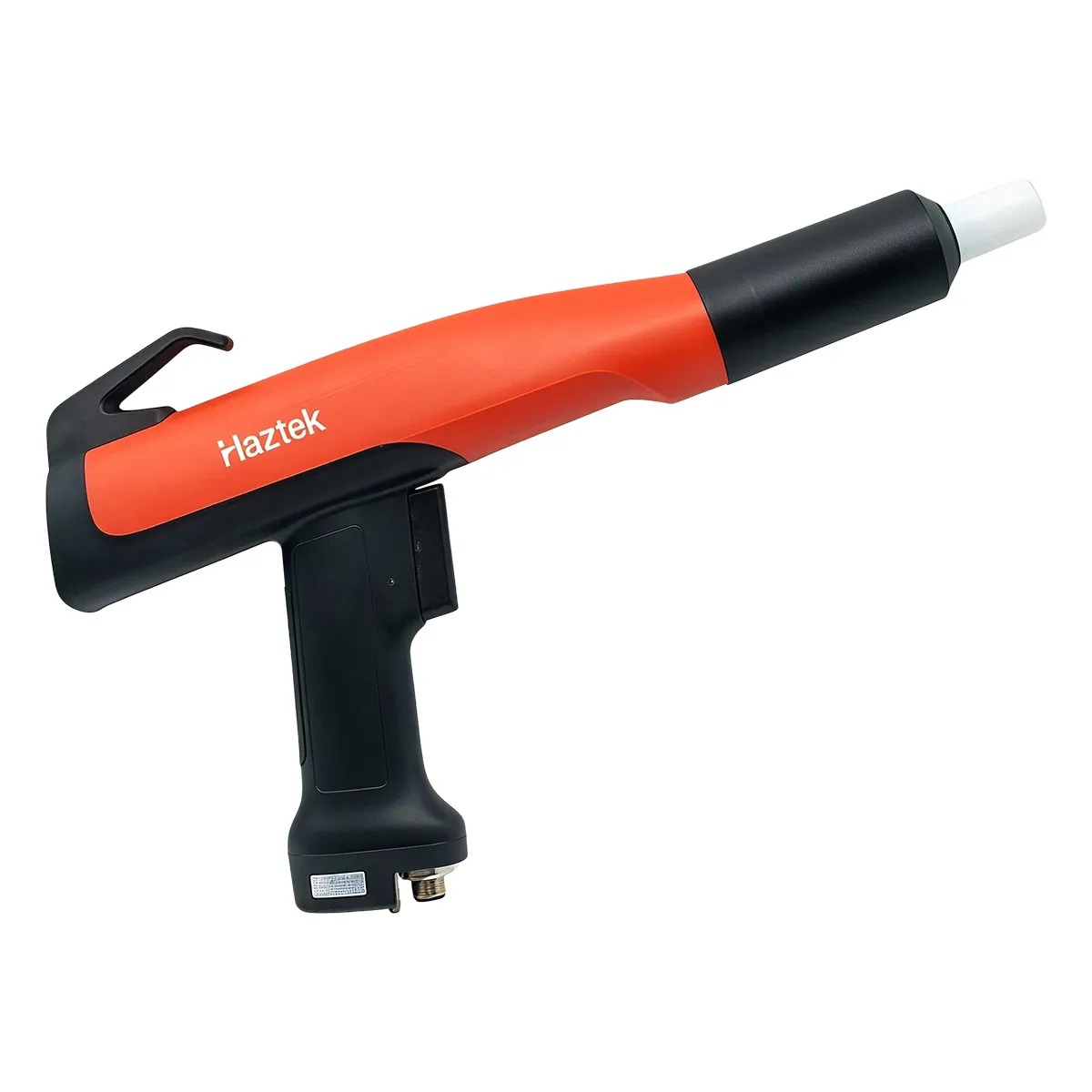

Pistola Pulverizadora Manual MG20
La pistola pulverizadora MG20 está equipada con un módulo incorporado de alto voltaje de 100kV y un circuito de multiplicación de voltaje de alta eficiencia que garantiza una salida estable para mayor rendimiento.
Es compatible con la mayoría de materiales estándar en polvo y otros materiales de recubrimiento de difícil cambio. Además, su diseño resistente al desgaste y materiales cuidadosamente seleccionados ayudan a reducir los costos de mantenimiento.
La pistola cuenta con diseño ergonómico y peso ligero de 510g, y el ángulo de pulverización y diseño del mango ayudan a reducir la fatiga del operador durante largas horas de trabajo. El módulo externo de control remoto permite el fácil ajuste de los controles de parámetros, y los programas preconfigurados son intercambiables a través de una doble presión del gatillo.

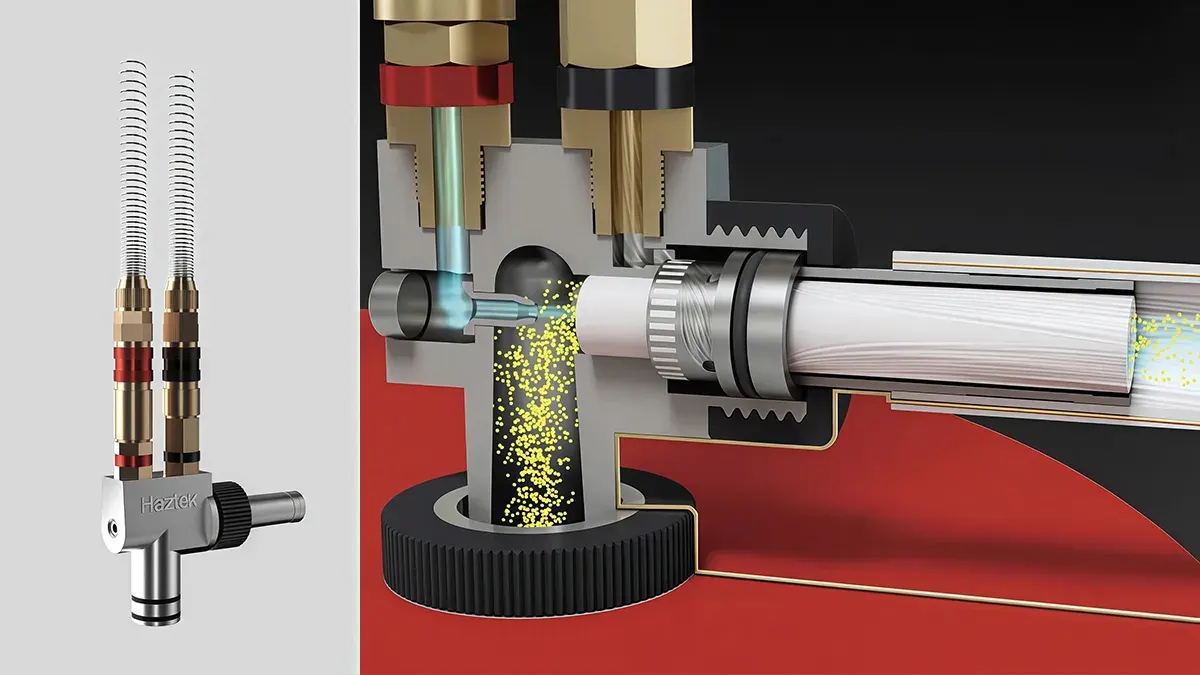

Bomba de Polvo PPH40
La bomba de polvo PPH40 cuenta con diseño listo para usar para una rápida instalación, rápido cambio de colores y fácil mantenimiento. La estructura de rápida conexión de la manguera facilita su extracción y reinstalación durante procesos de limpieza. El tubo de Venturi esta hecho en material antiadherente de alta calidad e integrado con un conector rápido para aire comprimido. Ofrece alimentación estable y excelente dispersión de material para un buen recubrimiento y tiene una capacidad máxima de potencia de salida que alcanza los 520g/min según la configuración y tipo de polvo.

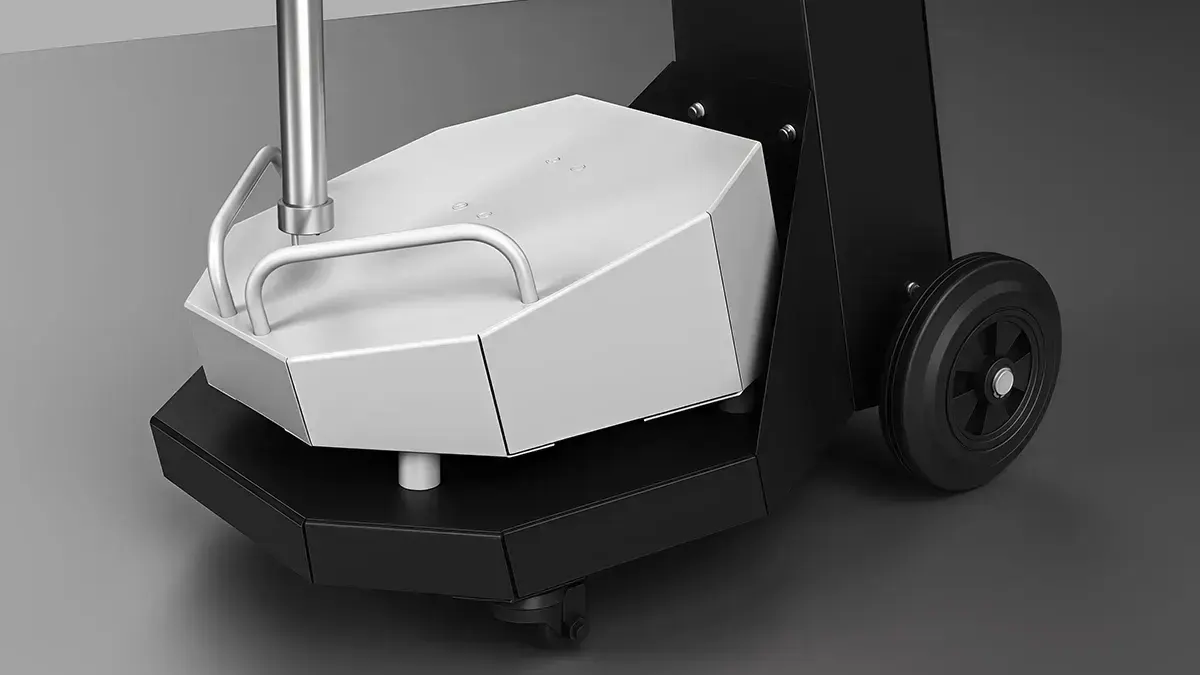

Mesa Vibratoria
La mesa vibratoria utiliza vibración de alta frecuencia para mantener las partículas de polvo suspendidas y evitar aglomeraciones causadas por la gravedad o la atracción electrostática, resultando en una mayor flotabilidad. Además, reduce la fricción entre las partículas de polvo, manteniendo una alimentación estable y consistente desde la caja hacia la pistola pulverizadora.
Unidad de Control de Alto Rendimiento de Pistola Pulverizadora
Pistola Pulverizadora Manual MG20
Bomba de Polvo PPH40
Mesa Vibratoria
