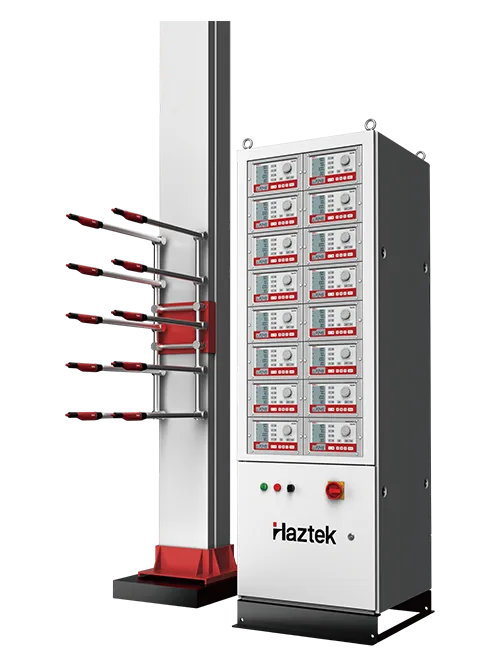

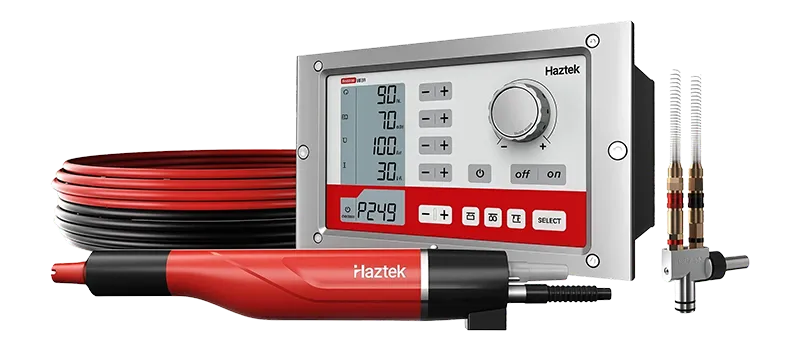

Sistema Automático de Recubrimiento en Polvo Electrostático GC21A
Voltaje de Salida 100kV
Presión de Entrada 5.5-6bar
Salida Máxima de Polvo 420g/min
Desarrollado para la producción a gran escala en líneas automáticas de recubrimiento en polvo, el sistema automático de recubrimiento en polvo electrostático GC21A ofrece control digital avanzado sobre parámetros en procesos de recubrimiento. Su unidad de control central permite hasta 20 configuraciones de recubrimiento programables, permitiendo a operadores una ejecución optima entre diferentes piezas de trabajo.
Nuestros servicios personalizados de recubrimiento electrostático acompañan al cliente durante todo el proceso, desde el análisis de requerimientos, hasta el diseño y mantenimiento de equipos. Según las características y necesidades de producción de variedad de industrias, Haztek ofrece líneas de soluciones integrales hechas a medida para cada proyecto, incluyendo diseño de espacios, selección de equipos, diseño de procesos, e integración automatizada.

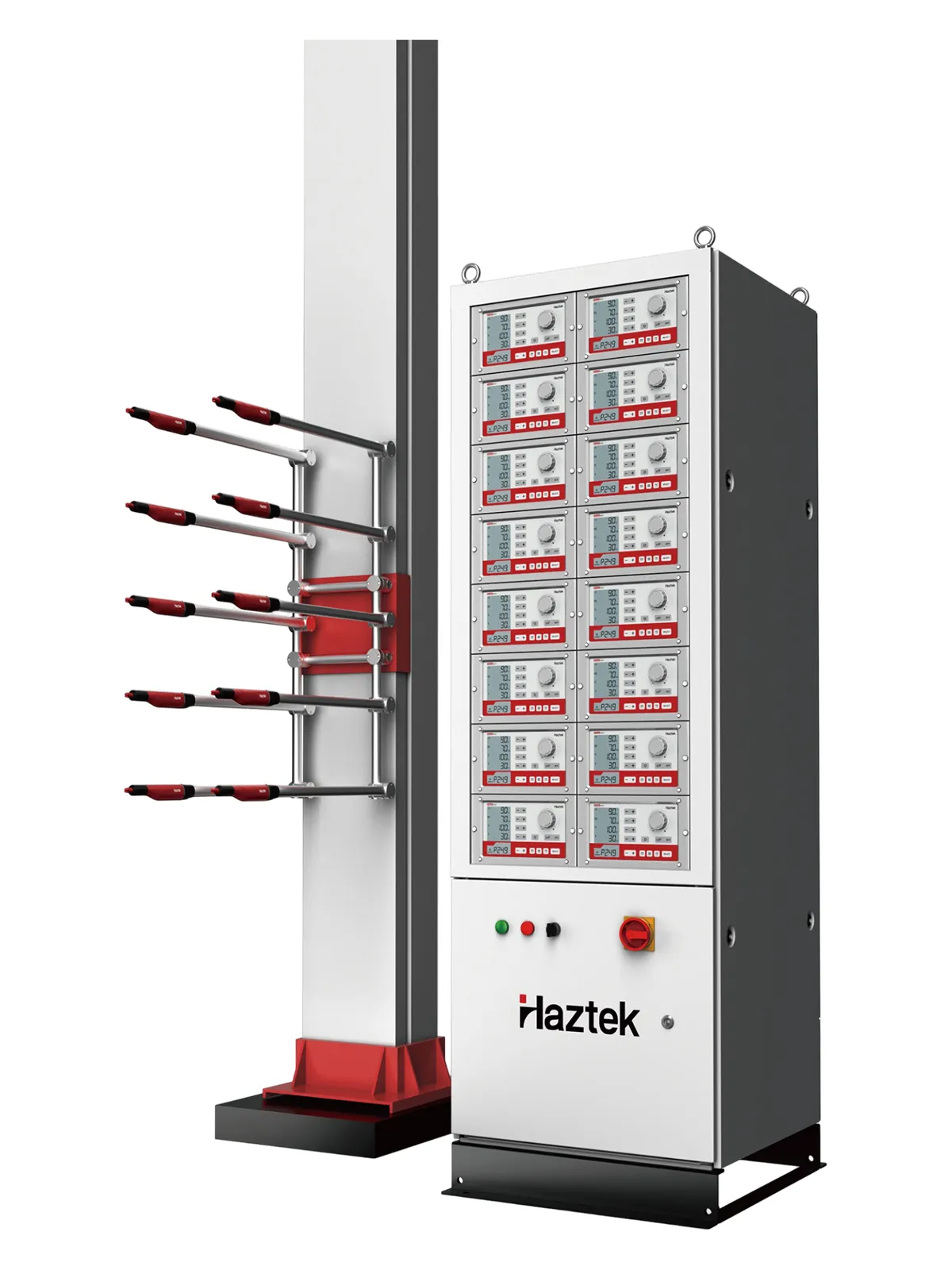

Líneas de Recubrimiento Vertical para Perfiles de Aluminio Arquitectónicos

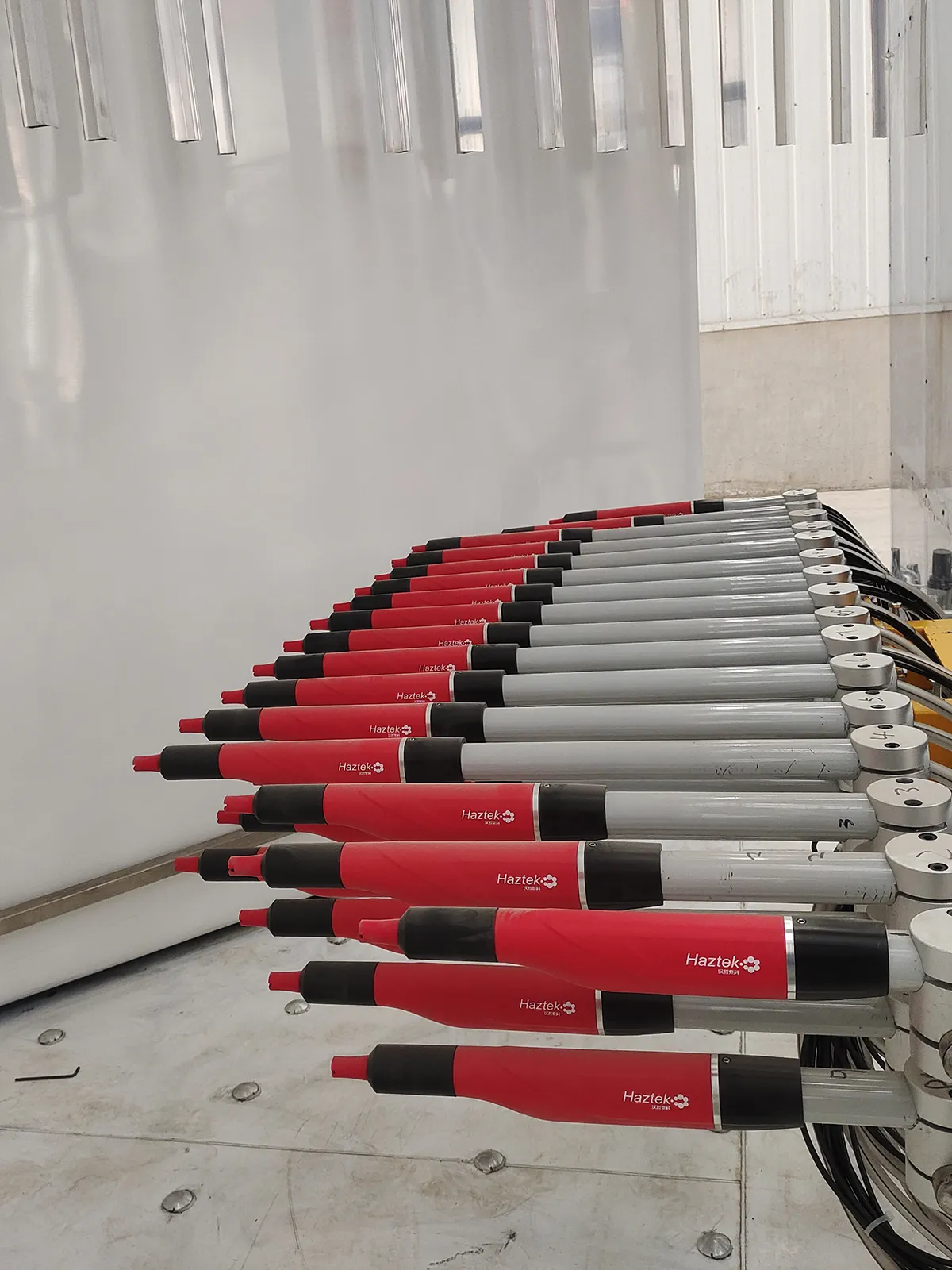

Para perfiles de aluminio de grandes longitudes, el modelo GC21A opera en conjunto con reciprocadores para obtener un patrón de pulverización consistente. Las 250 configuraciones para pulverización almacenadas retienen información específica sobre parámetros de presión de aire para cientos de perfiles, permitiendo cambios rápidos en la línea con un solo toque.

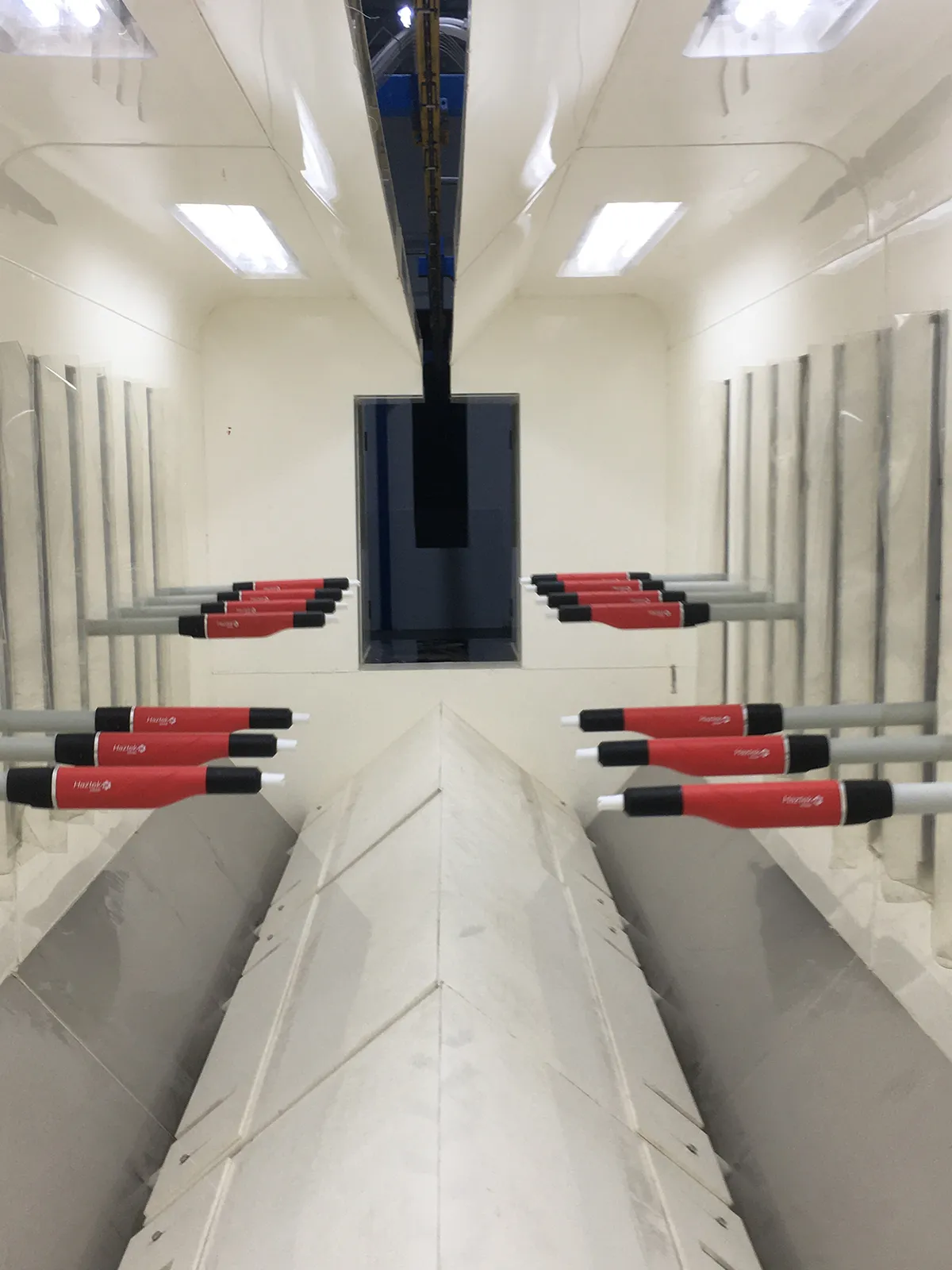

Líneas de Recubrimiento Horizontal para Partes de Hardware Medianas
Es adecuado para productos como partes automotrices, equipo deportivo, hardware, accesorios para puertas y ventanas, y elementos de estantería. El sistema ayuda a mantener una transferencia de polvo estable y un grosor de recubrimiento consistente.
Recubrimiento en Polvo de Tubos Ranurados

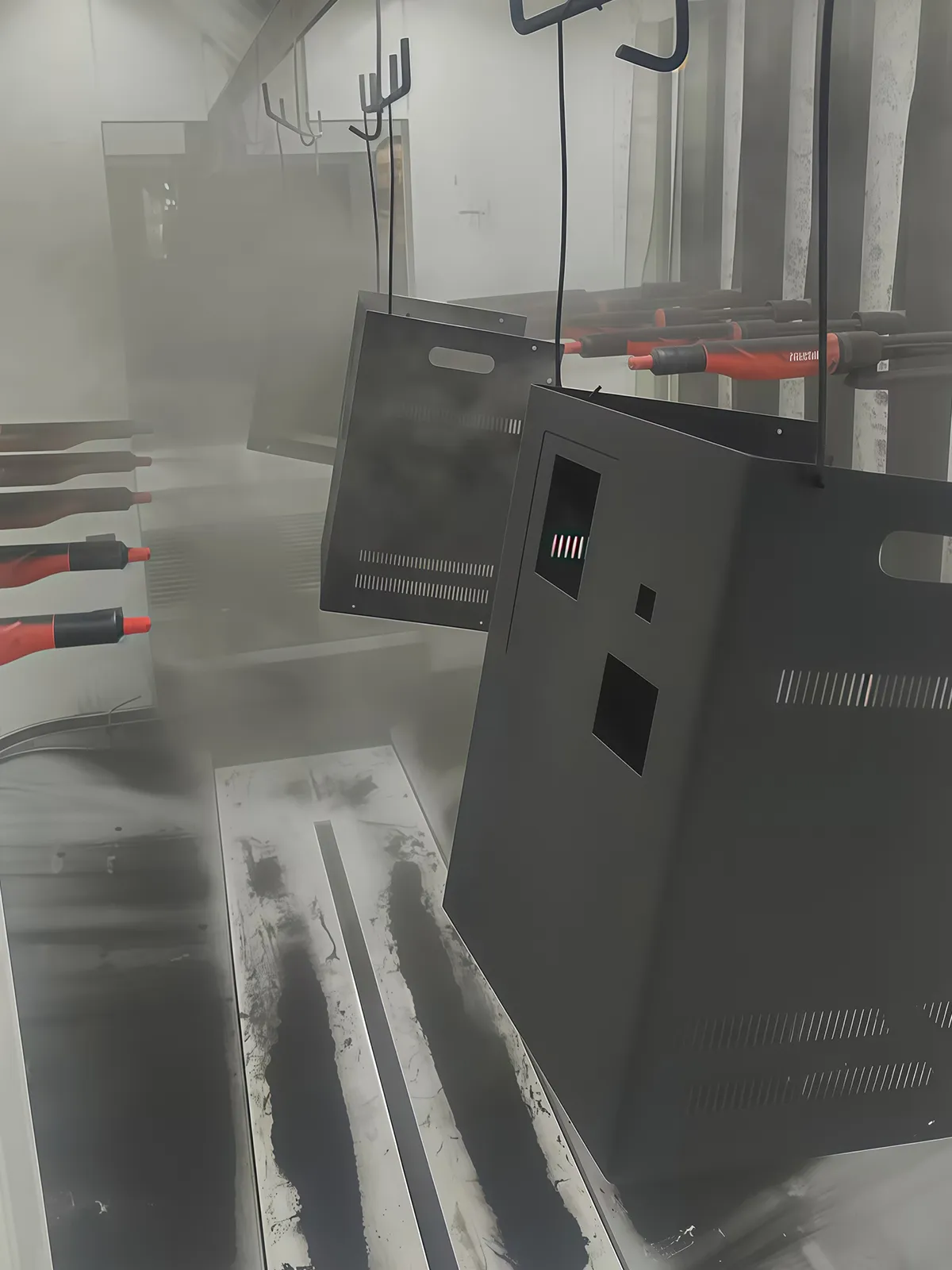

Recubrimiento en Polvo de Cabinas Eléctricas

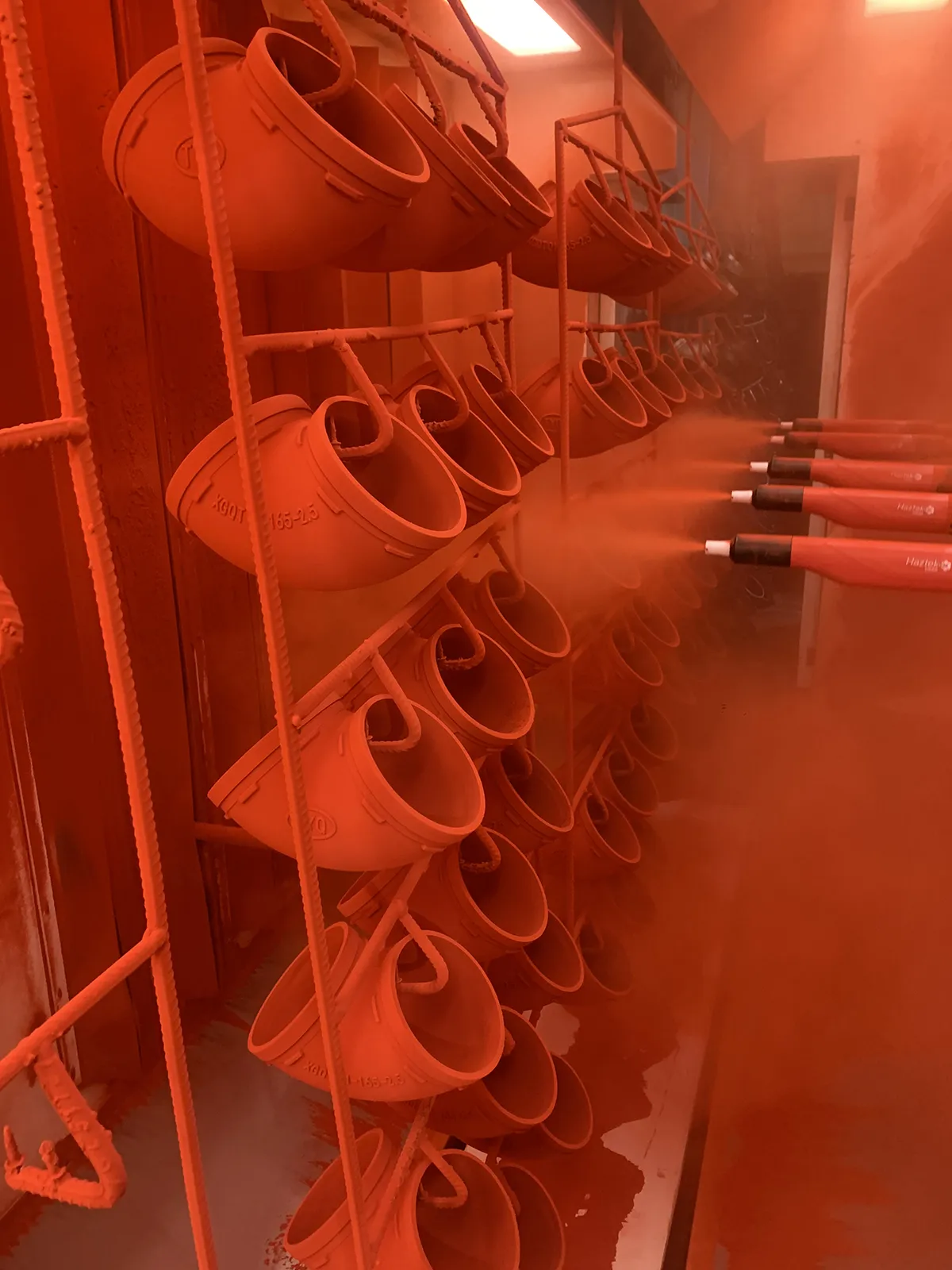

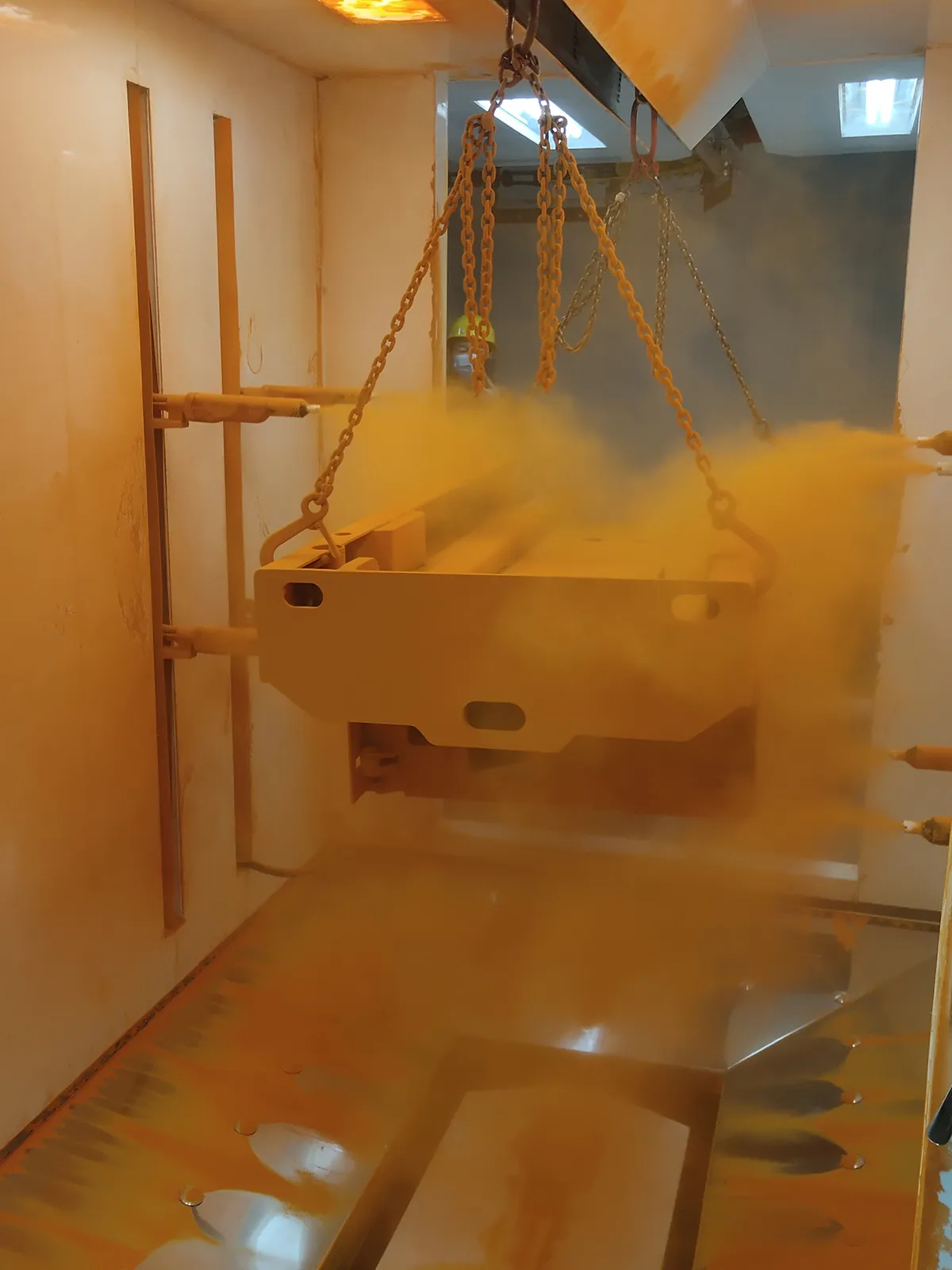

Recubrimiento en Polvo de Partes Automotrices

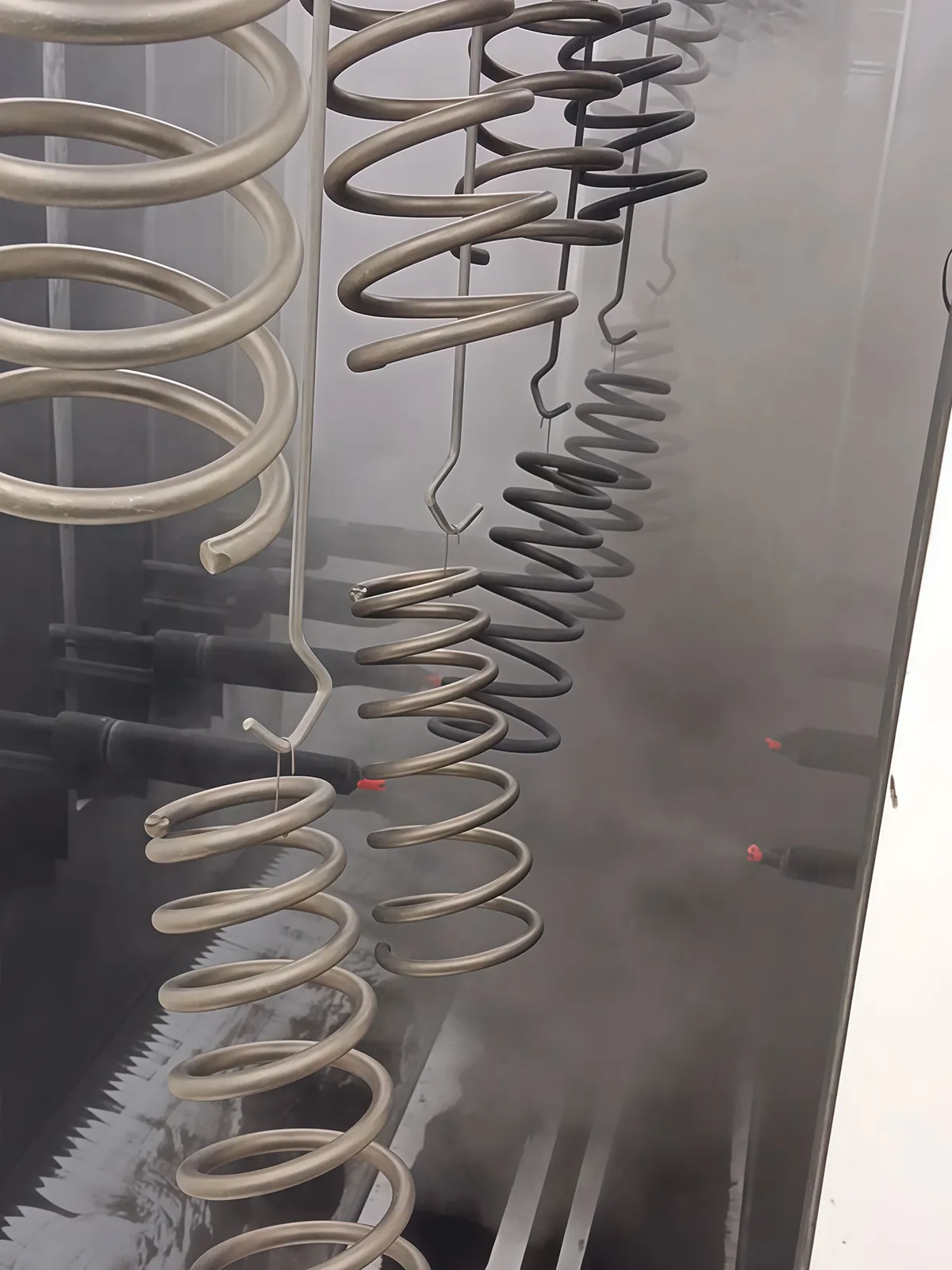

Recubrimiento en Polvo de Resortes
Recubrimiento en Polvo de Perfiles de Aluminio
Recubrimiento en Polvo de Accesorios de Iluminación
Parámetros Técnicos
Voltaje de Entrada Estándar
100–250 VAC
Consumo de Aire Máximo
8.5 Nm³/h
Frecuencia
50–60 Hz
Protocolo de Comunicación
CAN Bus
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Control Externo (sistema de reconocimiento de la pieza)
Compatible
Corriente de Salida Estándar hacia la Pistola Pulverizadora
1.2 A
Polvo Metálico
Sí
Voltaje de Salida de la Pistola Pulverizadora (electrostática)
100 kV
Otros polvos de poliéster
Sí
Corriente de Salida de la Pistola Pulverizadora (electrostática)
100 μA
Longitud de la Manguera de Polvo
16m/20m, o configurado de acuerdo con requerimientos específicos.
Polaridad
Electrodo Negativo
Especificación de la Manguera de Polvo
11 × 17 mm
Nivel de Protección
IP54
Material de la Manguera de Polvo
POE con tira conductora
Rango de Temperatura
-40°C to 85°C
Tasa máxima de de descarga de polvo
420 g/min
Presión de Entrada
5.5–6 bar
-
-

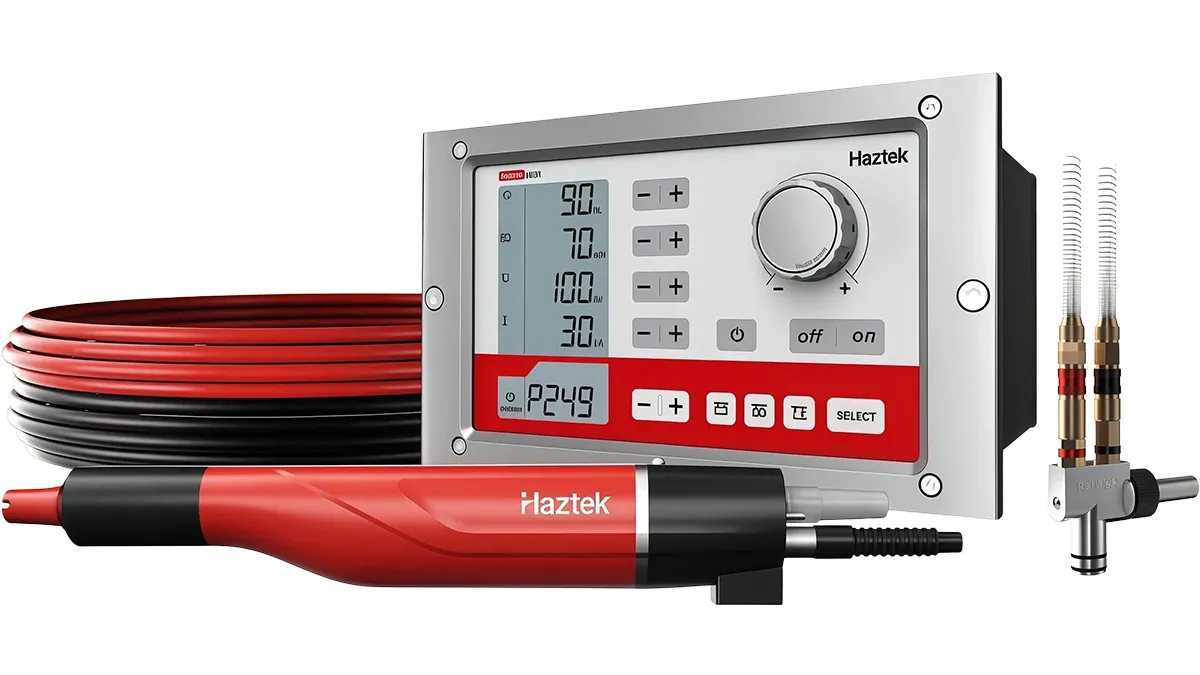

Componentes del Sistema
El sistema incluye una pistola pulverizadora automática AG20, una unidad de control principal GC21, bomba de polvo PPH40, cabina eléctrica a prueba de polvo, sistema de gestión, y boquilla y repuestos.

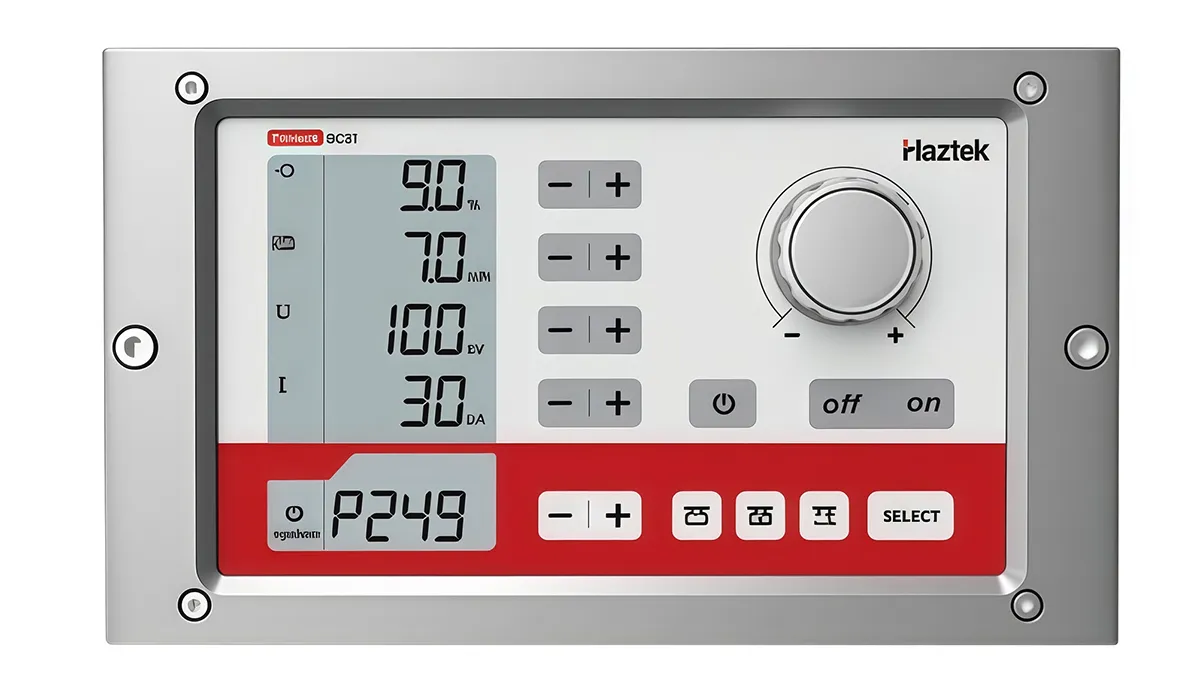

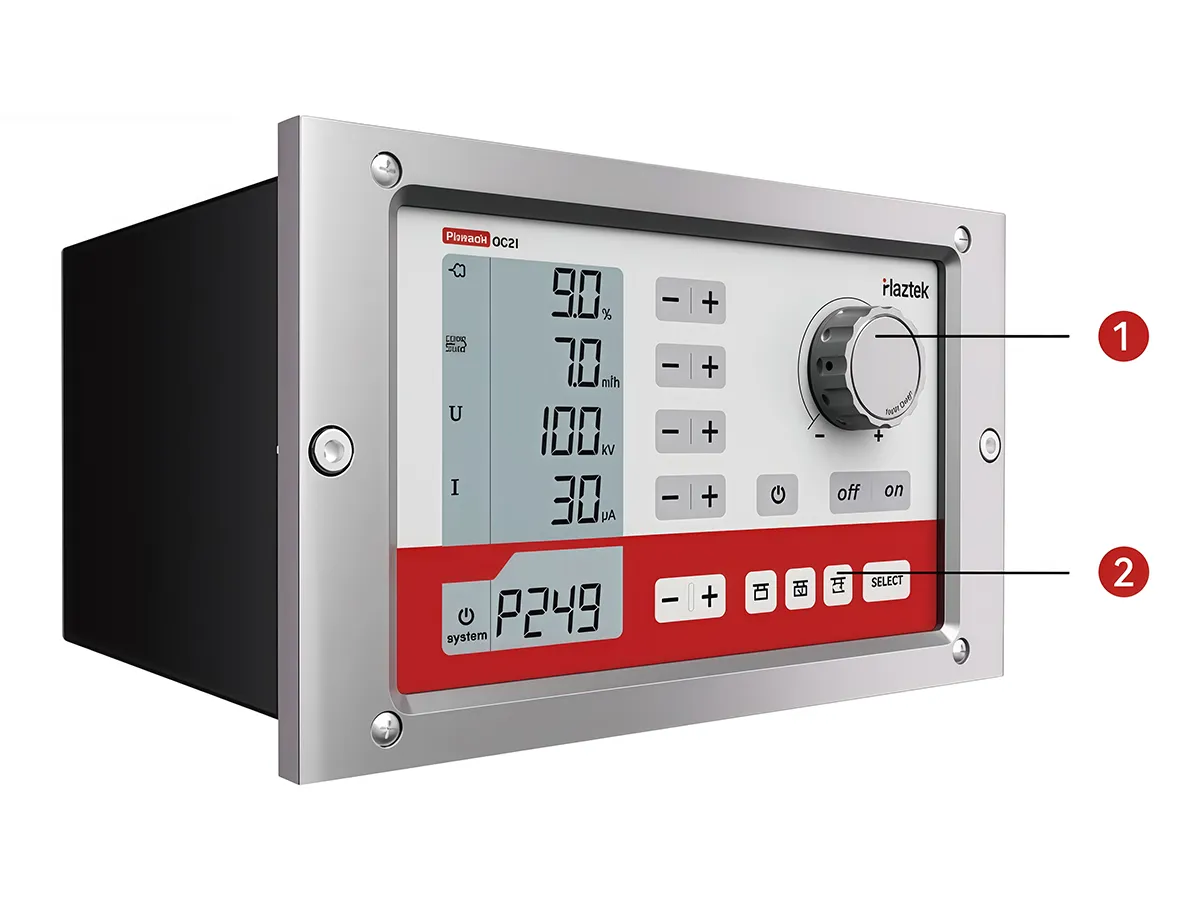

Unidad de Control Principal GC21
Botón 1: Perilla de ajuste continuo multidimensional para control instantáneo de corriente, voltaje, y otros parámetros operativos.
Botón 2: Tres programas rápidos diarios para nuevas piezas, piezas empotradas, y piezas de pulverización trasera.
Características
Configuración Programable:
El controlador incluye 20 configuraciones programables de recubrimiento y 3 programas rápidos diarios, permitiendo a operadores el intercambio rápido entre piezas, mejorando la eficiencia productiva y reduciendo el consumo de material.
Acivación de Parámetros en Un Toque:
Los operadores pueden seleccionar la modalidad requerida directamente en el panel de control para activar parámetros optimizados en un solo toque. Esto simplifica la operación y reduce la intervención manual.
Control de Precisión de Salida de Polvo:
El sistema está equipado con tecnología de válvulas digitales DVC para control preciso de salida, ayudando a garantizar recubrimientos con rendimiento consistente bajo diferentes condiciones operativas.
Modalidades de Control Flexible:
El controlador es compatible tanto con control de red de bus de campo CANBus como con operaciones autónomas. También cuenta con entrada de señal externa I/O para integración con sistemas de control externos.
Configuración Avanzada de Programas y Hardware:
250 configuraciones incorporadas de pulverización y un controlador con una perilla incremental multidimensional para el ajuste preciso de la presión de aire, voltaje y corriente, combinado con hardware de alta calidad para un rendimiento confiable.
Parámetros del Controlador
Voltaje de Entrada Estándar
100–240 V AC
Frecuencia
50–60 Hz
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Corriente de Salida Máxima hacia la Pistola Pulverizadora
1.2 A
Nivel de Protección
IP54
Rango de Temperatura
-40°C to 85°C
Presión de Entrada
5.5–6.5 bar
Consumo de Aire Máximo
8.5 Nm³/h

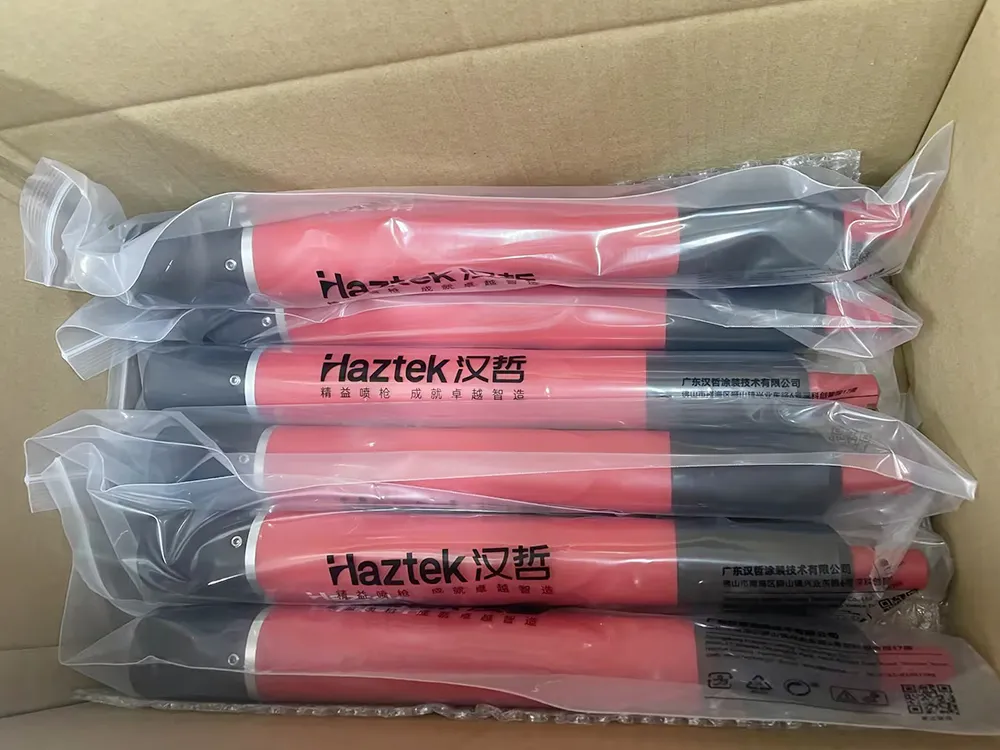

Pistola Pulverizadora Automática MG20
La pistola pulverizadora automática AG20 cuenta con módulo de multiplicación de voltaje de alto rendimiento de 100kV y variedad de boquillas; incluyendo boquillas de ventilación y boquilla de 90° y 135°, permitiendo su ajuste para piezas con geometría variada.
Es adecuada para la mayoría polvos estándar e incorpora una tecnología de absorción de aire de tres etapas que limpia continuamente la aguja de electrodo y evita la acumulación de polvo.
Dos opciones de instalación disponibles
Montura de varilla de extensión integrada
El cable se encuentra dentro de la estructura de tubo, ofreciendo mejor rendimiento de sellado. El diseño ayuda a reducir la acumulación de polvo y minimiza eficientemente la interferencia de contaminantes y el desgaste.
Montura Base

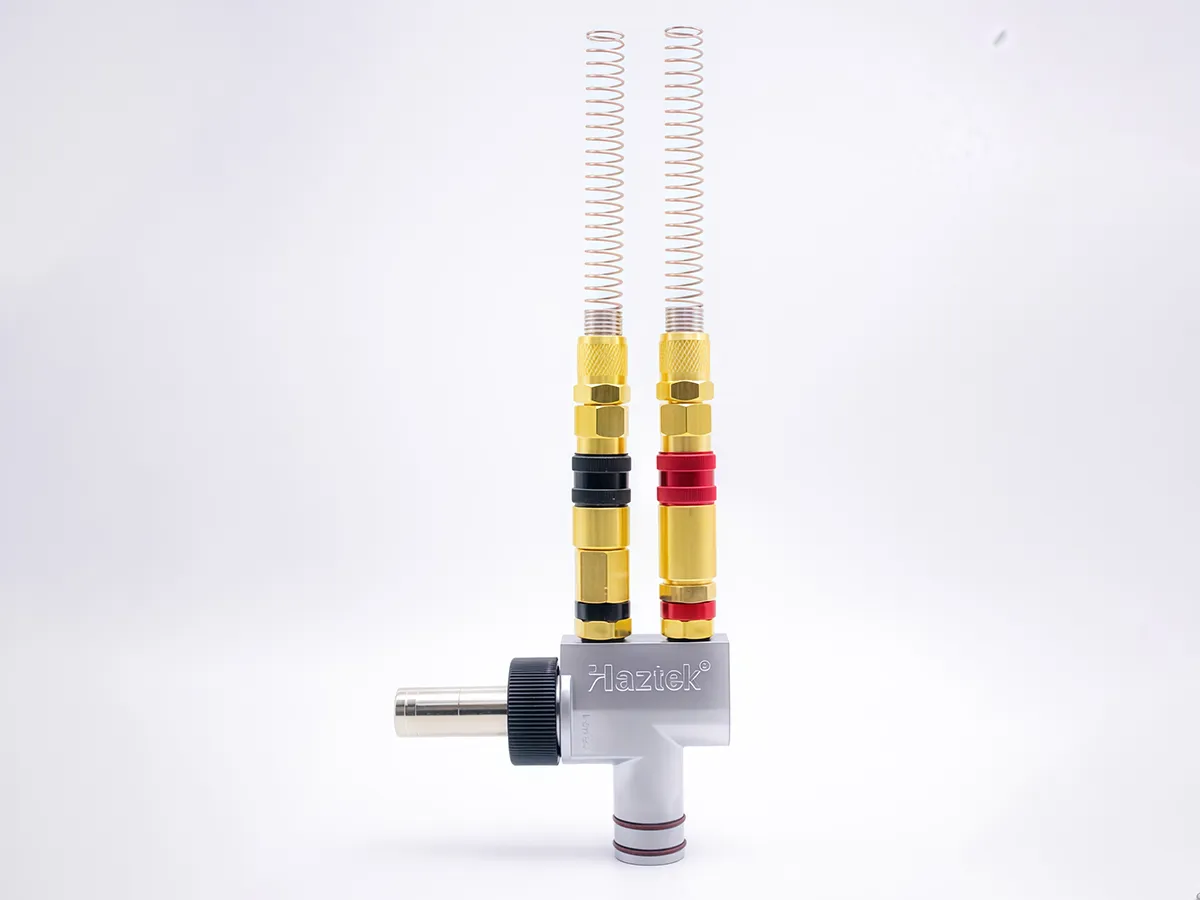

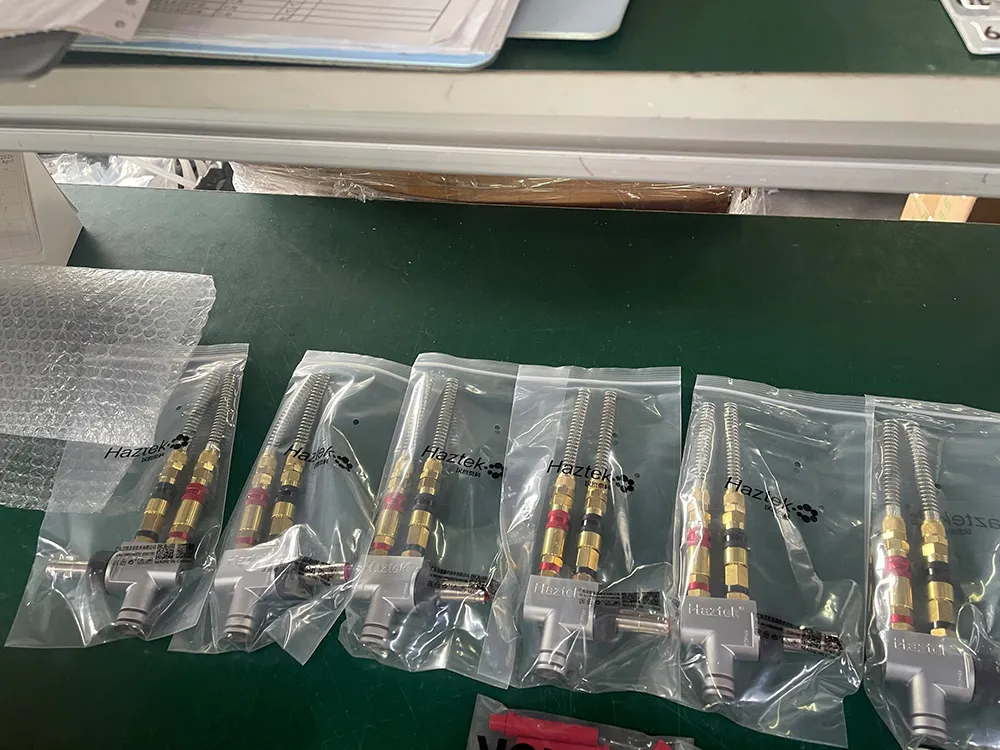

Bomba de Polvo PPH40
La bomba de polvo PPH4 cuenta con diseño listo para usar para una rápida instalación. Maneja una capacidad máxima de polvo de 520 g/min y permite el rápido cambio de colores.
