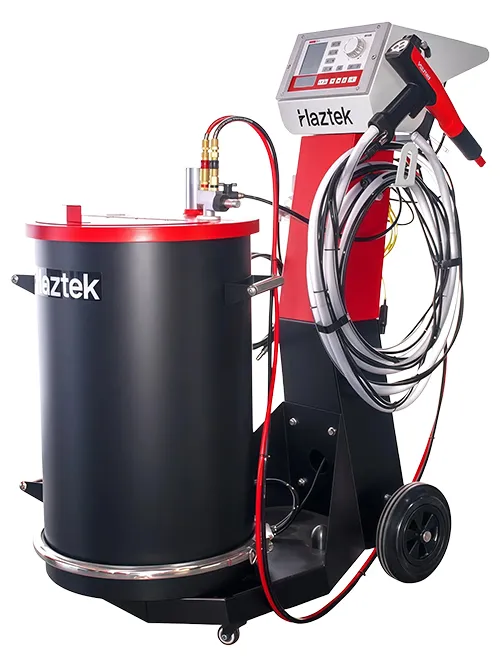

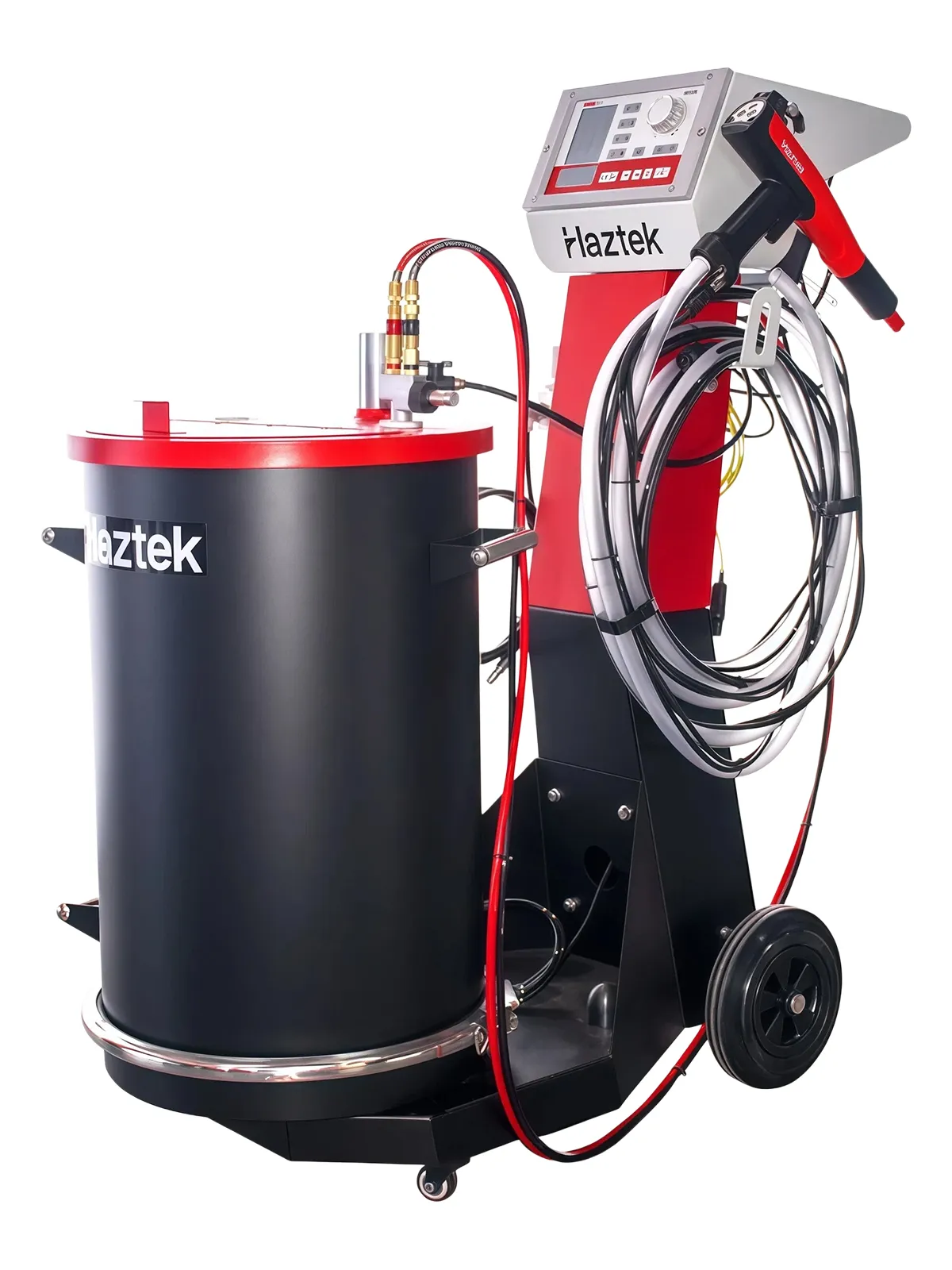

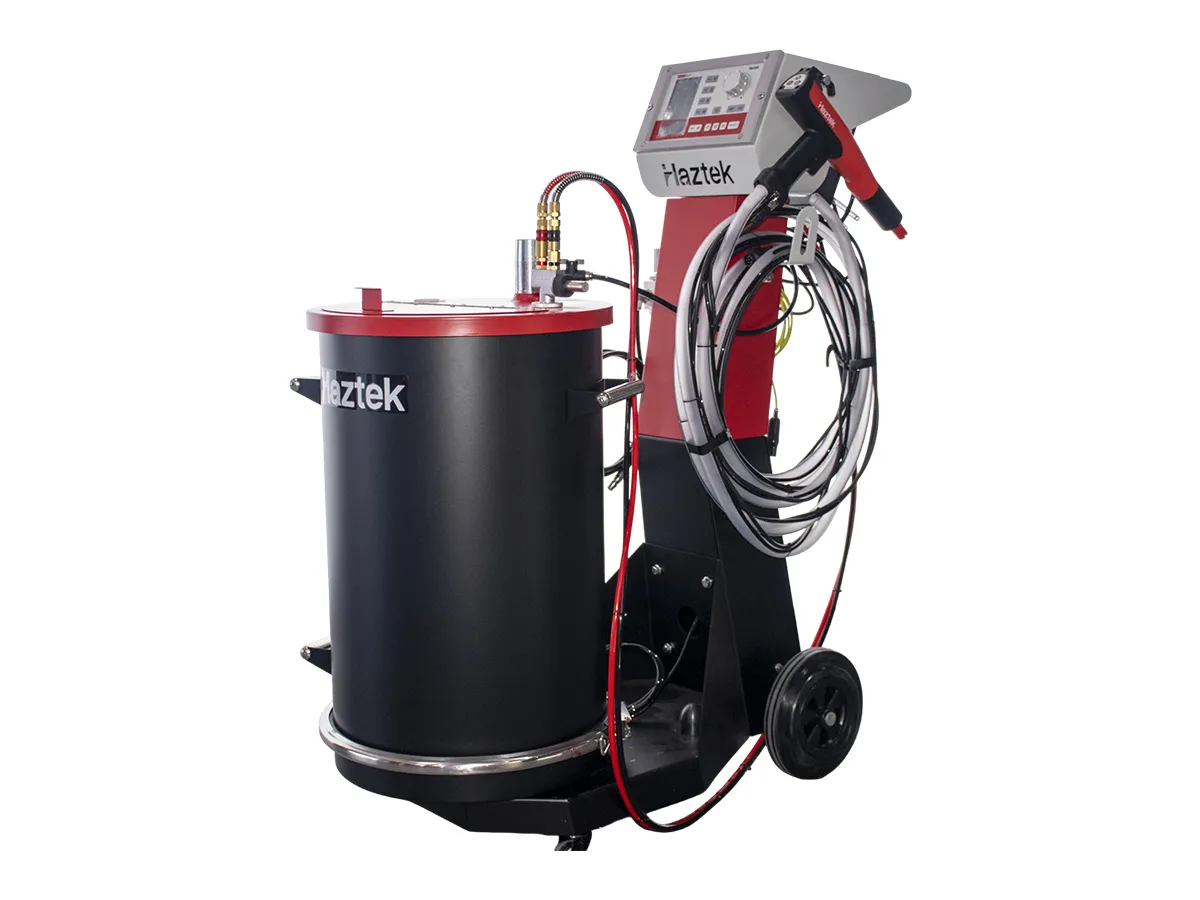

Sistema Manual de Recubrimiento en Polvo Electrostático con Tolva GC21F
Capacidad de la Tolva 50L
Voltaje de Salida 100kV
Presión de Entrada 5.5-6bar
Salida Máxima de Polvo 520g/min

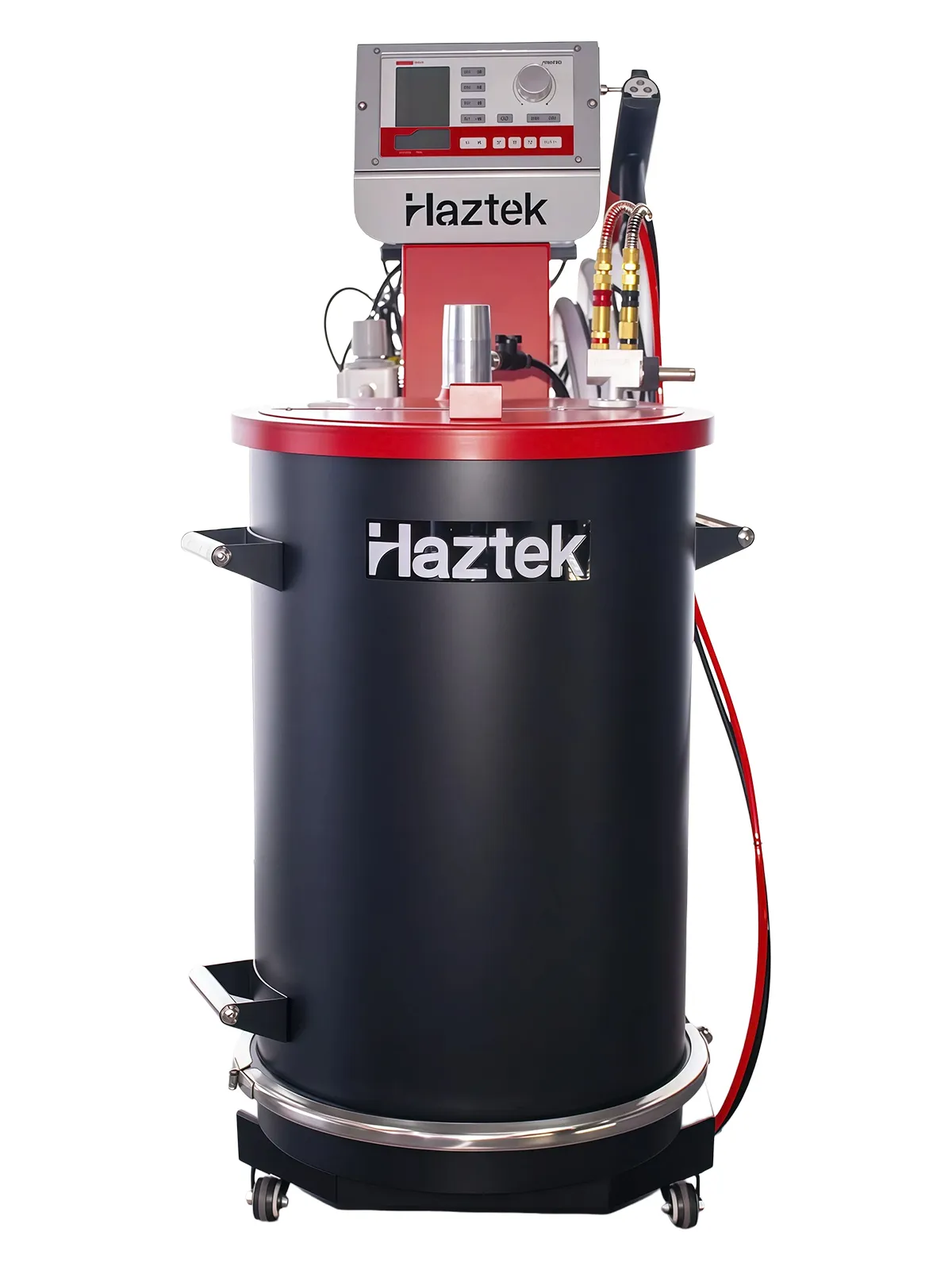

El equipo fue desarrollado como un modelo emblemático de alta gama para mercados de exportación, integrando un chip de control avanzado y algoritmos inteligentes de sensores. Cuenta con carrito modular para carga pesada y tolva para polvo de 50L.
Es adecuado para aplicaciones que requieren resultados consistentes como perfiles de muto cortina de aluminio y líneas de producción de electrodomésticos para exportación.
Centro de Control Digital: El controlador GC21 utiliza un procesador de alto rendimiento de 32-bit y soporta hasta 20 configuraciones programables de recubrimiento. Cada programa puede almacenar configuraciones de voltaje, corriente, potencia de salida, presión de atomización de aire, permitiendo a operadores ejecutar procesos complejos de recubrimiento con un solo toque.
Conectividad CANBus: Cuenta con una interface de comunicación CANBus de grado industrial con posibilidad de integración de sistemas de reconocimiento y reciprocadores, facilitando mejoras para producciones inteligentes e integración en fábricas digitales.
Eficiencia de Alta Transferencia: La pistola de pulverización manual cuenta con un diseño optimizado de flujo de aire que mejora la eficiencia de la transferencia de polvo de primera pasada. Junto a boquillas con múltiples ángulos, alcanza esquinas complejas, bordes, y áreas profundas con facilidad.
Aplicaciones
Recubrimiento en Lotes Pequeños y Variados: Adecuado para hardware personalizado de arquitectura, pequeños lotes de soportes mecánicos, y recubrimientos de prueba en muestreos experimentales.
Recubrimiento Preciso y Retoques en Piezas Complejas: Ideal para las áreas internas de cabinas para construcción de maquinaria, estructuras complejas de rejillas, y cabinas eléctricos con recovecos profundos.
Operaciones con Cambio Frecuente de Color: Adecuado para pruebas en perfiles de aluminio, equipo deportivo multicolor, y muebles decorativos metálicos.

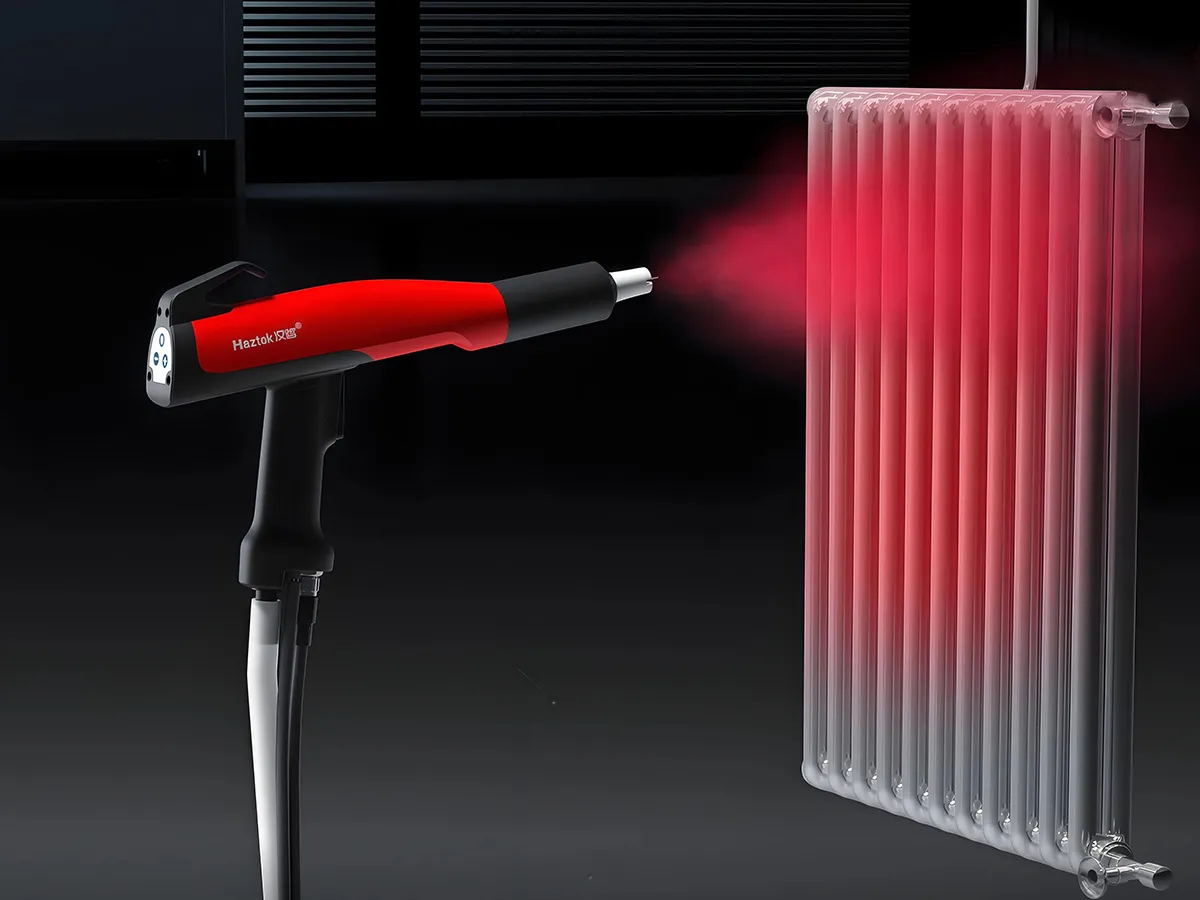

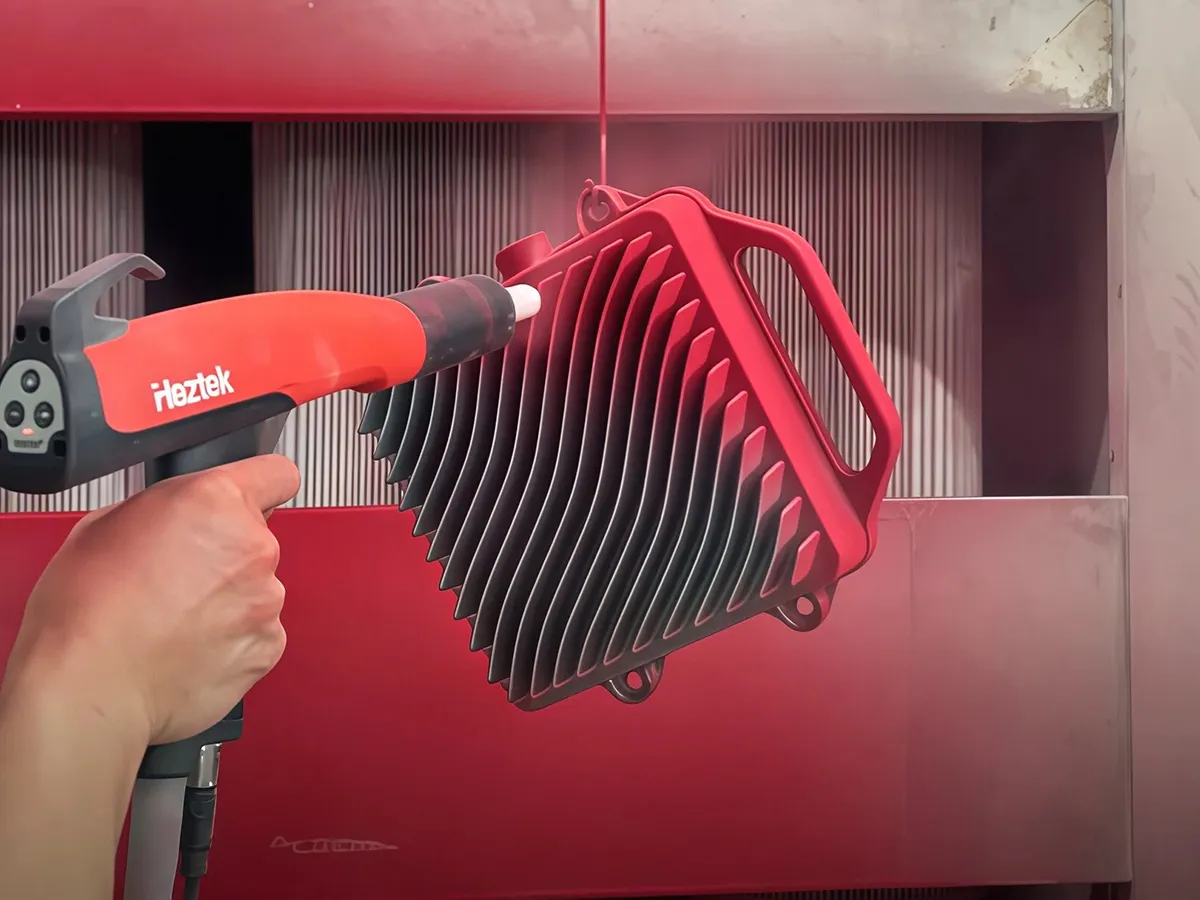

Recubrimiento en Polvo de Carcasas Metálicas de Radiadores

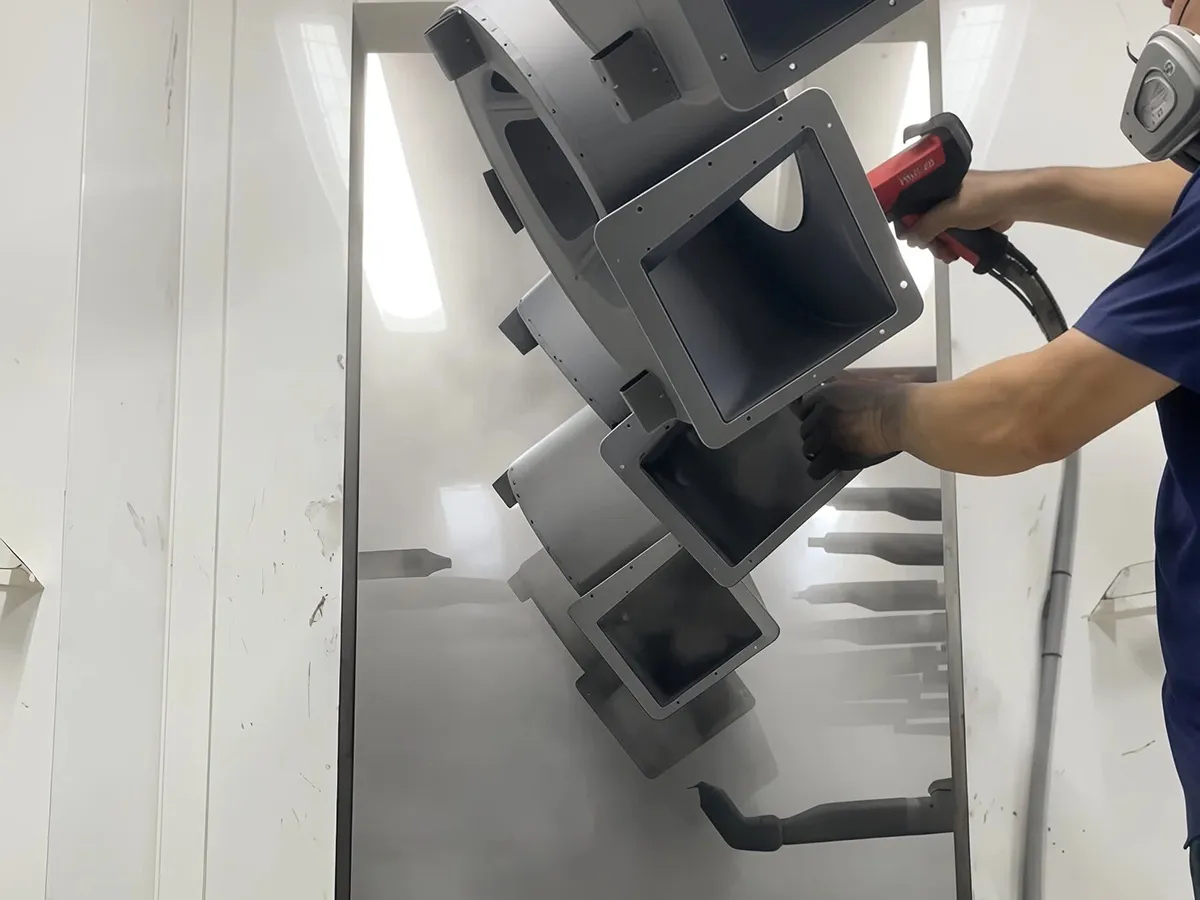

Recubrimiento en Polvo de Carcasas de Ventiladores Centrífugos

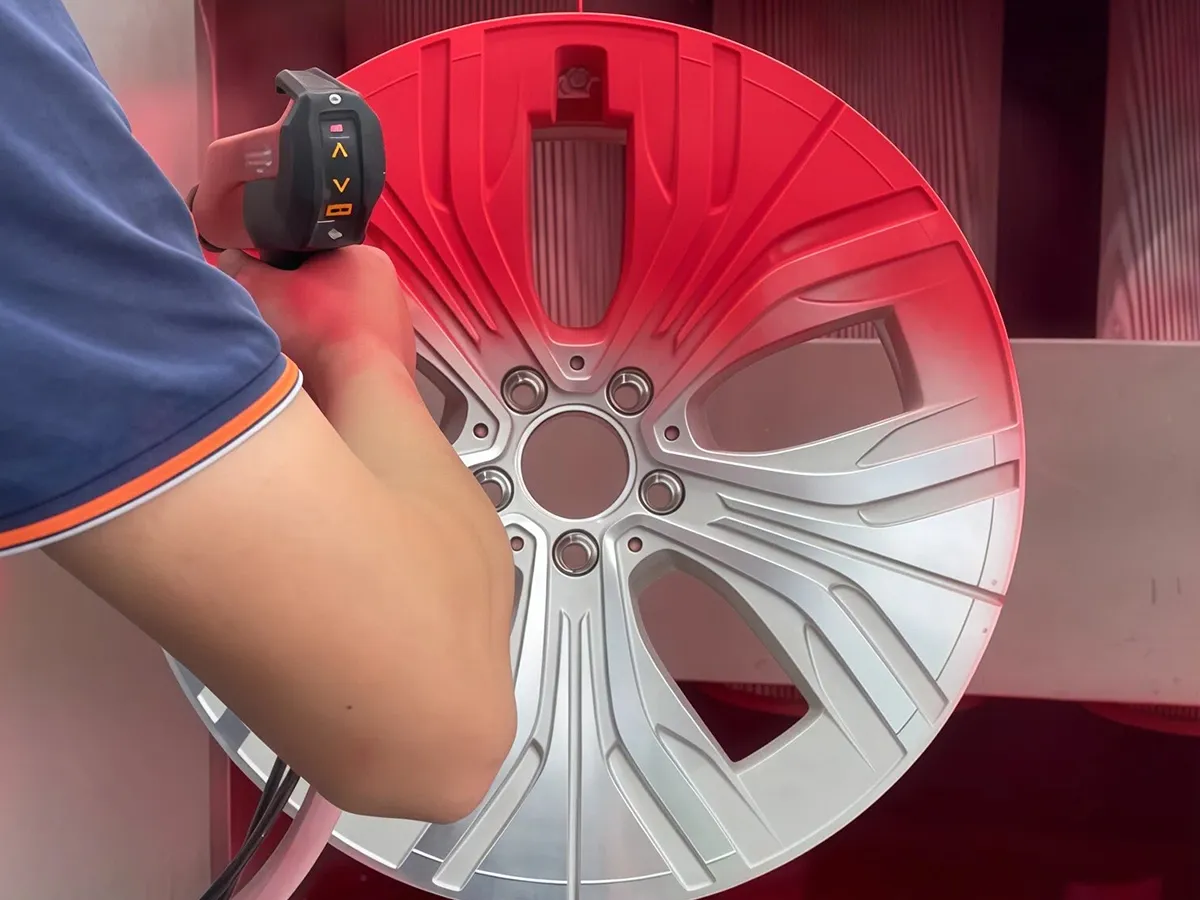

Recubrimiento en Polvo de Ruedas de Aleación de Aluminio
Parámetros Técnicos
Voltaje de Entrada Estándar
110–250 VAC
Consumo de Aire Máximo
8.5 Nm³/h
Frecuencia
50–60 Hz
Protocolo de Comunicación CANBus
Compatible
Voltaje de Salida Estándar hacia la Pistola Pulverizadora
12 V
Control Externo (sistema de reconocimiento de la pieza)
Compatible
Corriente de Salida Estándar hacia la Pistola Pulverizadora
1.2 A
Polvo Metálico
Compatible
Voltaje de Salida de la Pistola Pulverizadora
100 kV
Otros polvos de poliéster
Compatible
Corriente de Salida de la Pistola Pulverizadora
100 uA
Longitud de la Manguera de Polvo
6 m
Polaridad
Electrodo Negativo
Especificación de la Manguera de Polvo
11 × 17 mm
Nivel de Protección
IP54
Material de la Manguera de Polvo
POE con tira conductora
Rango de Temperatura
-40°C to 85°C
Tasa máxima de de descarga de polvo
520 g/min
Presión de Entrada
5.5–6 bar
-
-

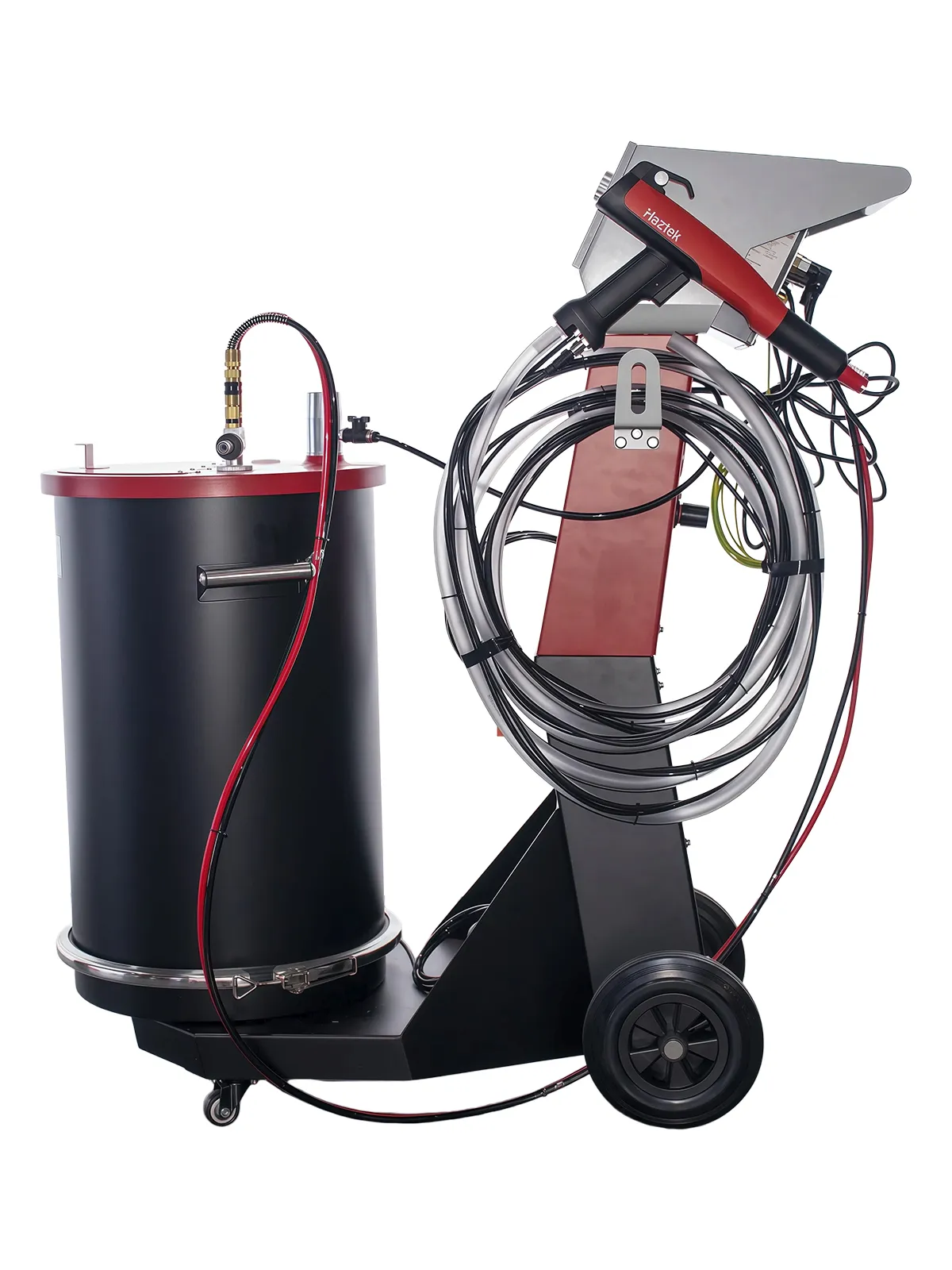

Componentes del Sistema

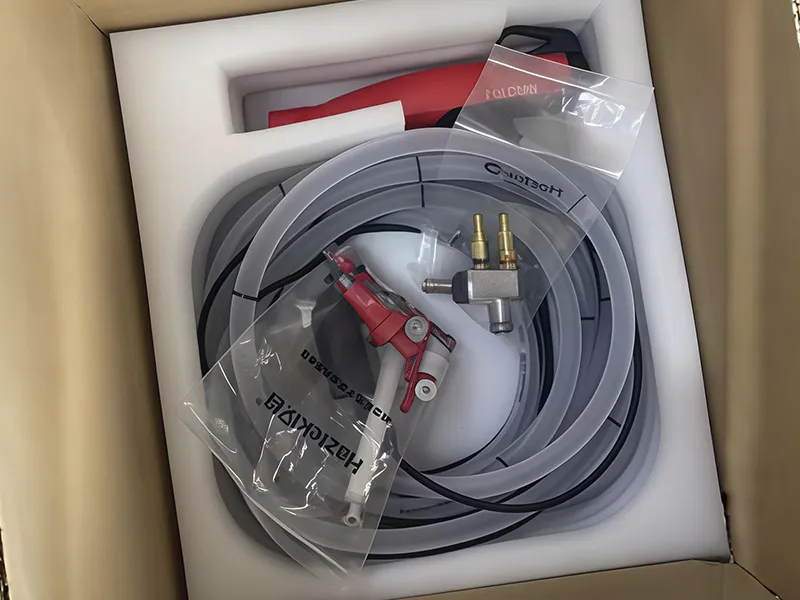

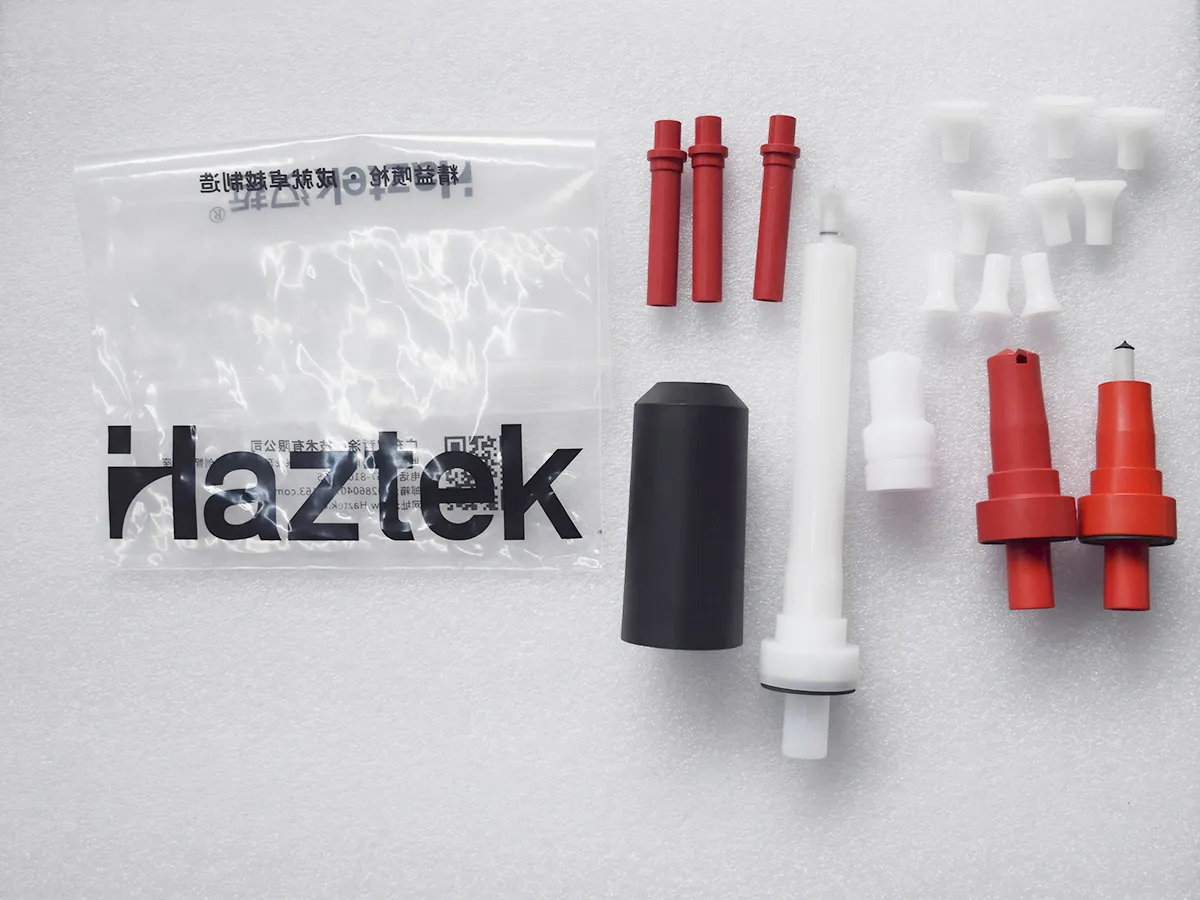

El sistema incluye una unidad de control GC21, pistola pulverizadora manual MG20, carrito móvil, tolva para polvo de 50L, bomba de polvo PPH40, manguera de 6 m, válvula de regulación de presión y unidad de distribución de aire, accesorios estándar para conexión de manguera, y boquilla y repuestos.

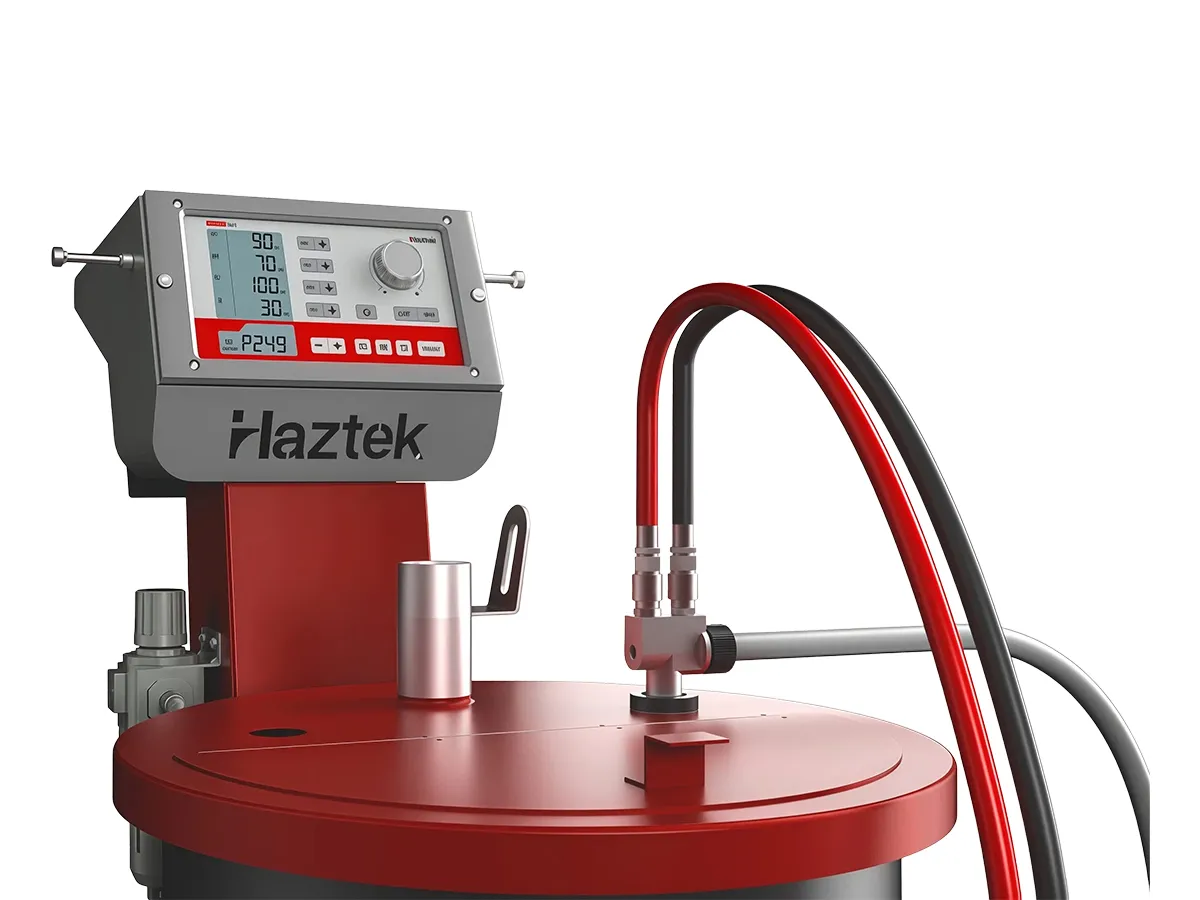

Unidad de Control de Alto Rendimiento de Pistola Pulverizadora
La unidad de control está equipada con tecnología de válvulas digitales y controles de precisión de corriente PCC, ayudando a mantener un flujo de aire y presión estable durante el proceso de recubrimiento. También permite el ajuste preciso de corrientes por debajo de 10 µA, lo que ayuda a prevenir sobrecarga de material y mejora la estabilidad y calidad del recubrimiento.
El controlador GC20A permite la configuración de hasta 20 programas de recubrimiento, y cada set de parámetros puede ser guardado de forma automática para su uso en futuras operaciones.
El sistema incorpora una una función de autodiagnóstico que monitorea automáticamente el estado de la operación y alerta a operadores sobre potenciales problemas.

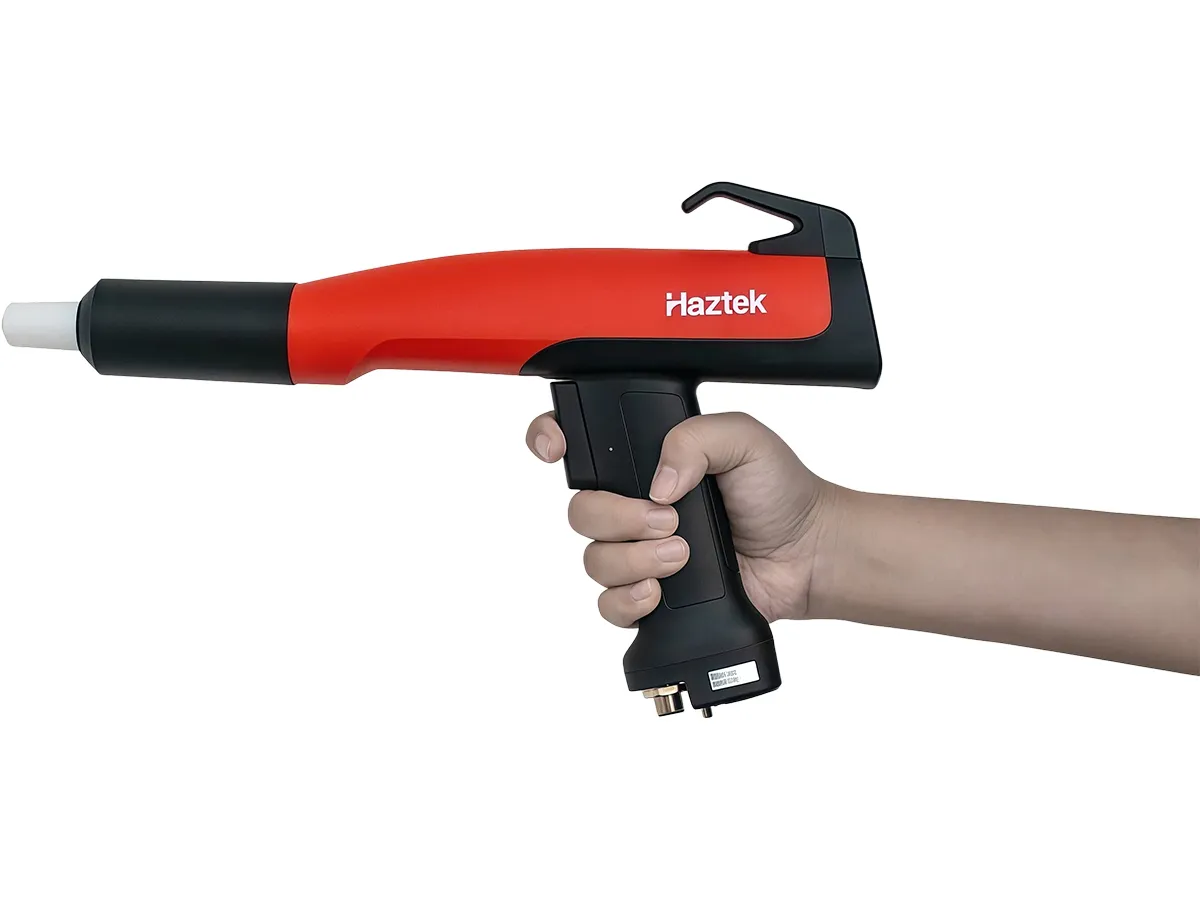

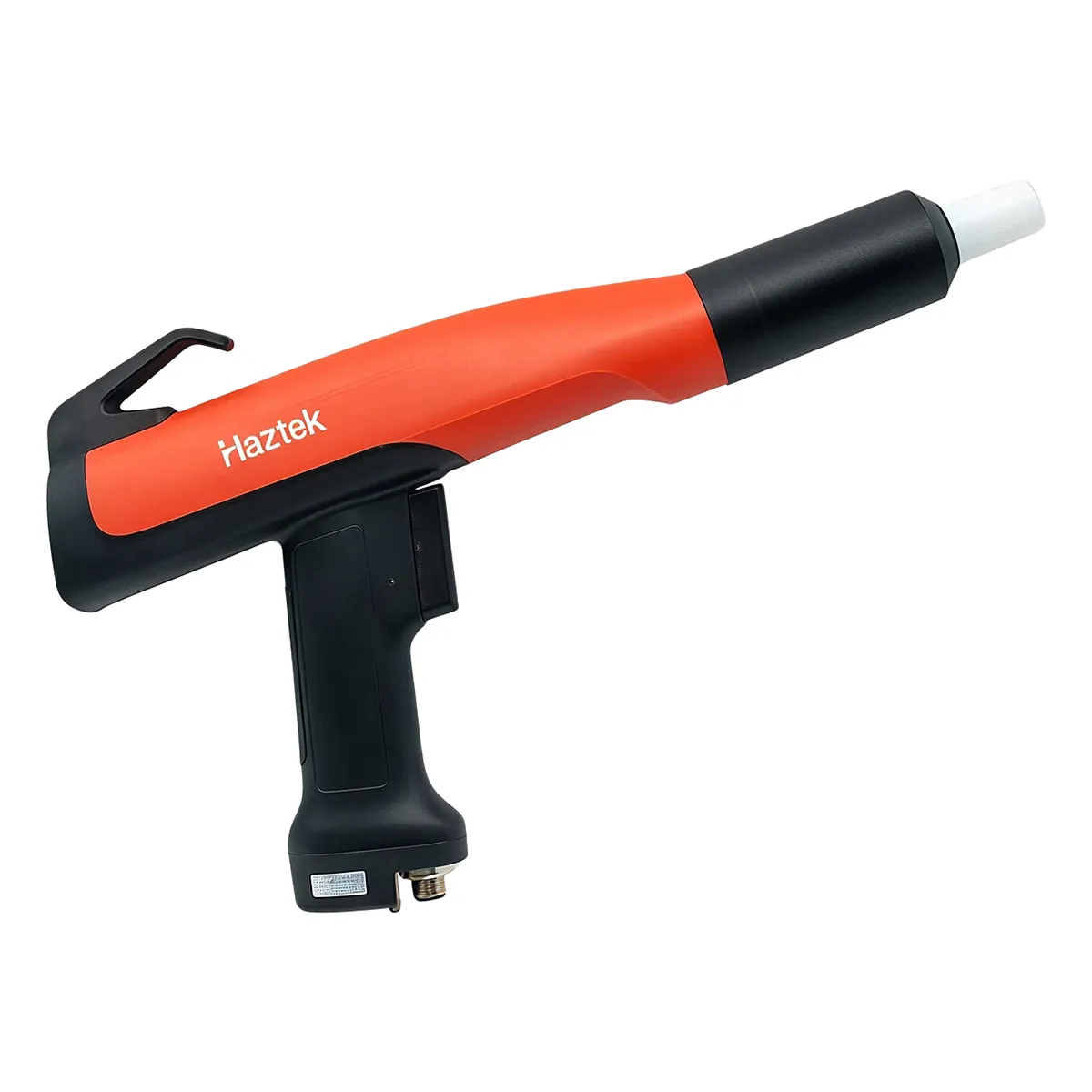

Pistola Pulverizadora Manual MG20
La pistola de pulverización cuenta con un circuito de voltaje de alta eficiencia de 100kV que garantiza resultados estables para un buen rendimiento. Es compatible con la mayoría de materiales estándar en polvo y otros materiales de recubrimiento de difícil cambio. Además, su diseño resistente al desgaste y materiales cuidadosamente seleccionados ayudan a reducir los costos de mantenimiento.
La pistola cuenta con diseño ergonómico y peso ligero de 510g, y el ángulo de pulverización y su diseño del mango ayudan a reducir la fatiga del operador durante largas horas de trabajo. El módulo externo de control remoto permite el fácil ajuste de los controles de parámetros, y los programas preconfigurados son intercambiables a través de una doble presión del gatillo.
Bomba de Polvo PPH40
La bomba de polvo PPH40 cuenta con diseño listo para usar para una rápida instalación, rápido cambio de colores y fácil mantenimiento. La estructura de rápida conexión de la manguera facilita su extracción y reinstalación durante procesos de limpieza. El tubo de Venturi esta hecho en material antiadherente de alta calidad e integrado con un conector rápido para aire comprimido. Ofrece alimentación estable y excelente dispersión de material para un buen recubrimiento y tiene una capacidad máxima de potencia de salida que puede alcanzar los 520g/min según la configuración y tipo de polvo.
